В настоящее время современные холодильники, как и другие изделия бытовой техники (стиральные и посудомоечные машины, плиты), все чаще бывают оснащены электронными микропроцессорными системами управления. Система управления улучшает потребительские характеристики бытовой техники, повышает ее надежность и позволяет в случае возникновения тех или иных дефектов аппарата легко их диагностировать.Рассмотрим подробнее электронную систему управления HZOS 3316/6, которая используется в комбинированном бытовом холодильнике/морозильнике «Gorenje K33/2(Р)». Подобные системы несколько иных модификаций используются в холодильниках/морозильниках «Gorenje K337/2, К357/2».Система управления HZOS 3316/6 состоит из следующих частей:

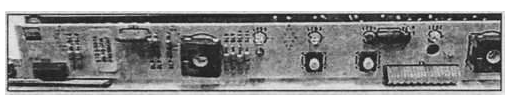

- контроллер Е72 (рис. 1);
Рис. 1

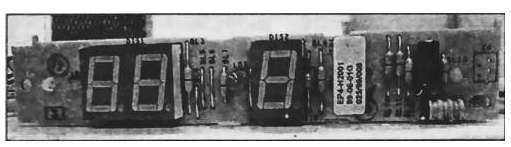

- дисплей ЕР4 (рис. 2);
Рис. 2
- температурные сенсоры типа L66.
Контроллер Е72 представляет собой микропроцессорный блок регулировки температуры, специально разработанный для управления комбинированными холодильниками с раздельными системами охлаждения холодильных и морозильных отделений. Он снимает показания с сенсоров, один из которых установлен на испарителе холодильника, другой — на задней стенке секции морозильника, и, в зависимости от выбранного режима работы, управляет работой независимых компрессоров (соответственно, секций холодильника и морозильника) и отображает на дисплее значения температуры. Регулировка температуры в секциях производится с помощью двух потенциометров, ручки которых выведены на панель управления. Кроме того, контроллер имеет сигнальные светодиоды (показывающие включение того, или иного режима работы), две кнопки коммутации режимов (экспресс-заморозка и звуковой сигнал). К контроллеру через специальный соединитель подключена плата дисплея ЕР4. Дисплей отображает значения температур отдельно для каждой секции. Также на плате дисплея установлены светодиоды зеленого цвета для подсветки положительного или отрицательного знака текущей температуры (+/-). Эти светодиоды гаснут, если температура в соответствующей секции 0 °С или находится вне пределов измерения.Температура в камерах измеряется 30 раз в течение каждого часа. Дисплей отображает среднее значение пяти последних измерений и обновляет свои показания каждые 13 мин, за исключением случаев, если новое текущее значение температуры отличается от предыдущего более чем на 1 °С. В этом случае показания дисплея будут увеличиваться на 1 °С в минуту, пока не достигнут реального значения. Диапазон индикации температуры в холодильной камере +9...0 °С. Если температура в камере ниже данного диапазона, на дисплее высвечивается «-», если выше — «+9». Диапазон индикации температуры в морозильной камере 0...-39°С. Если температура в камере выходит за рамки указанного диапазона, на дисплее высвечивается «-». Дисплей индикации температуры морозильной камеры также может отображать коды возникших ошибок (см. ниже).Контроллер Е72 содержит функцию, которая автоматически отключает компрессор секции холодильника через 5 ч его непрерывной работы. Это необходимо для сохранения работоспособности компрессора при возникновении различных неисправностей системы регуляции температуры. Компрессор запустится снова (не ранее, чем через 5 мин после отключения), как только температура в секции холодильника повысится до значения, выбранного пользователем.
Органы управления и индикации

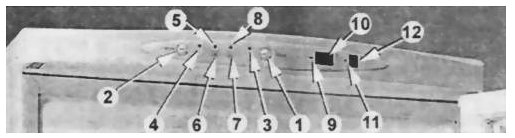

Система управления HZOS 3316/6 имеет следующие органы управления и индикации (рис. 3):
Рис. 3
- ручка 1 регулировки температуры холодильной камеры и включения/выключения компрессора;
- ручка 2 регулировки температуры морозильной камеры и включения/выключения компрессора;
- индикатор 3 (зеленого цвета свечения) нормальной работы секции холодильника;
- индикатор 4 (зеленого цвета свечения) нормальной работы секции морозильника;
- индикатор 5 (желтого цвета свечения) и кнопка 6 режима «экспресс-заморозка»;
- кнопка 7 выключения звукового сигнала;
- индикатор 8 (красного цвета свечения) «ошибка»;
- индикатор 9 (зеленого цвета свечения) подсветки знака «-»;
- дисплей 10 индикации температуры в морозильной камере;
- индикатор 11 (зеленого цвета свечения) подсветки знака «+»;
- дисплей 12 индикации температуры в холодильной камере.
Запуск аппарата и установка температуры
После включения аппарата в сеть индикаторы температуры 10, 12 (рис. 3) загораются и показывают текущее температуры в своих камерах. Поворотом ручек регулировки температуры 1, 2 по часовой стрелке включают соответствующие компрессоры и выбирают требуемую температуру в своих секциях. В положениях ручек «О» компрессоры выключены и соответствующие индикаторы 3, 4 нормальной работы не светятся. Следует отметить, чтобы избежать перегрузки контроллера, оба компрессора не могут запуститься одновременно, поэтому сначала запускается компрессор холодильника, имеющий задержку запуска 5 мин, а через 40 с после него — морозильника. Однако компрессоры могут быть включены быстрее (без задержки) и практически одновременно, но только при выполнении функций тестирования (об этом остановимся ниже).
Режим «экспресс-заморозка»
Нажатие кнопки 6 «экспресс-заморозка» сопровождается загоранием индикатора 5 (рис. 3). Компрессор морозильника начинает работать в непрерывном режиме по достижении в камере температуры -33 °С, затем он выключится. Как только температура в морозильнике поднимется до -32 °С, компрессор включится вновь и так по циклу. Режим «экспресс-заморозка» выключается повторным нажатием кнопки 6. Если этот режим не будет отключен вручную, то это произойдет автоматически через 60 ч.
Сигнализация о высокой температуре в морозильной камере и незакрытой двери
Система управления имеет встроенную визуальную и звуковую систему оповещения о следующих неполадках:
- зуммер издает непрерывный звуковой сигнал, если дверь холодильной камеры остается неплотно закрытой или вовсе открытой более 1 мин. Сигнал отключается при закрытии двери или при нажатии кнопки 7 (рис. 3);
- зуммер издает прерывистый звуковой сигнал с одновременным миганием красного индикатора 8 (рис. 3) в случае, если температура в морозильной камере слишком высокая. Нажатием кнопки 7 можно отключить зуммер, однако индикатор будет мигать. Если температура в морозильной камере остается повышенной в течение 24 ч с момента отключения зуммера, он опять включится. Сигнализация автоматически отключится при восстановлении нормальной температуры в камере.
Чтобы сигнализация о повышенной температуре в морозильной камере не сработала после первого включения холодильника, она автоматически блокируется в течение 24 ч. Аналогичная задержка сигнализации происходит после поворота ручки 2 из положения «О». Сигнализация включается, если в течение указанного времени температура в морозильной камере не достигнет заданного значения.
Контроль температурных сенсоров
Система управления постоянно контролирует сопротивление температурных сенсоров. Значение сопротивлений сенсоров в зависимости от их температуры представлено в табл. 1.
Таблица 1.
| Температура, °С | Минимальное сопротивление сенсора, Ом | Максимальное сопротивление сенсора, Ом | Температура, °С | Минимальное сопротивление сенсора, Ом | Максимальное сопротивление сенсора, Ом |
|---|---|---|---|---|---|
| -30 | 171446,2 | 179388,0 | 1 | 30577,4 | 31219,0 |
| -29 | 161278,8 | 168593,8 | 2 | 29059,4 | 29691,6 |
| -28 | 151775,1 | 158513,5 | 3 | 27625,4 | 28247,7 |
| -27 | 142888,0 | 149095,9 | 4 | 26270,4 | 26882,2 |
| -26 | 134574,3 | 140293,8 | 5 | 24989,5 | 25590,5 |
| -25 | 126793,8 | 132063,7 | 6 | 23778,3 | 24368,3 |
| -24 | 119509,4 | 124365,2 | 7 | 22632,7 | 23211,3 |
| -23 | 112686,7 | 117161,2 | 8 | 21548,8 | 22115,8 |
| -22 | 106293,9 | 110417,1 | 9 | 20522,8 | 21078,2 |
| -21 | 100301,7 | 104101,1 | 10 | 19551,6 | 20095,1 |
| -20 | 94682,7 | 98183,7 | 11 | 18631,7 | 19163,4 |
| -19 | 89411,7 | 92637,5 | 12 | 17760,3 | 18280,2 |
| -18 | 84465,2 | 87437,3 | 13 | 16934,5 | 17442,6 |
| -17 | 79821,5 | 82559,7 | 14 | 16151,8 | 16648,1 |
| -16 | 75460,4 | 77982,7 | 15 | 15409,6 | 15894,2 |
| -15 | 71363,2 | 73686,4 | 16 | 14705,6 | 15178,7 |
| -14 | 67512,5 | 69651,9 | 17 | 14037,7 | 14499,3 |
| -13 | 63892,1 | 65861,9 | 18 | 13403,9 | 13854,2 |
| -12 | 60457,1 | 62300,3 | 19 | 12802,2 | 13241,3 |
| -11 | 57283,4 | 58952,0 | 20 | 12230,8 | 12658.9 |
| -10 | 54268,0 | 55803,2 | 21 | 11688,1 | 12105,4 |
| -9 | 51428,9 | 52840,9 | 22 | 11172,4 | 11579,1 |
| -8 | 48754,9 | 50053,0 | 23 | 10682,4 | 11078,6 |
| -7 | 46235,4 | 47428,4 | 24 | 10216,5 | 10602,5 |
| -6 | 43860,7 | 44956,6 | 25 | 9773,5 | 10149,5 |
| -5 | 41621,8 | 42627,9 | 26 | 9352,1 | 9718,3 |
| -4 | 39510,0 | 40433,3 | 27 | 8951,3 | 9307,7 |
| -3 | 37517,6 | 38364,3 | 28 | 8569,7 | 8916,8 |
| -2 | 35637,1 | 36413,1 | 29 | 8206,5 | 8544,4 |
| -1 | 33861,7 | 34572,3 | 30 | 7860,7 | 8189,6 |

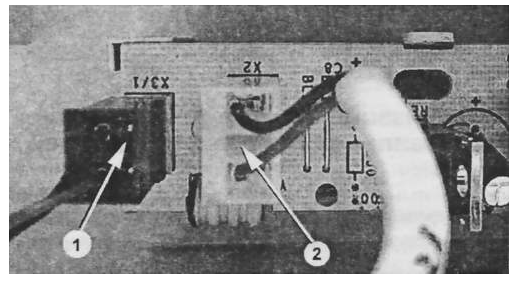

В холодильнике имеется 4 сенсора: два из них служат для контроля температуры в камерах (холодильной и морозильной) контроллером Е72, два других — дисплеем ЕР4. Подключение соединителей сенсоров к дисплею ЕР4 показано на рис. 4,
Рис. 4
1 - Соединитель сенсора морозильной камеры (Х3/1);
2 - Соединитель се5нсора холодильной камеры (Х2)

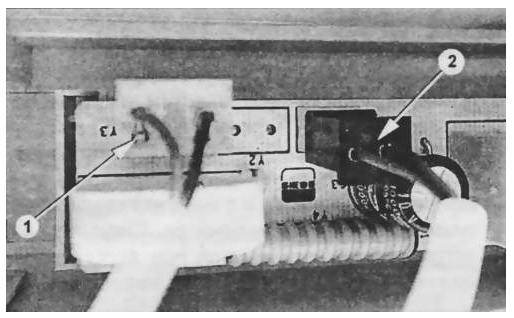

а к контроллеру Е72 — на рис. 5.
Рис. 5
1 - Соединитель сенсора морозильной камеры (Y3);
2 - Соединитель сенсора холодильной камеры (Y1)
Сенсоры представляют собой термисторы, которые теряют свои свойства при попадании на них влаги, поэтому обращаться с ними нужно очень осторожно, чтобы не повредить их изоляцию. Соединители сенсоров выполнены таким образом, что их невозможно перепутать или неправильно подключить. В случае обрыва сенсоров дисплея ЕР4 на нем высветятся «прочерки», соответствующие тому или иному сенсору: «-» — холодильной камеры, «-» — морозильной камеры (не путать с режимами индикации крайних значений температур в камерах — см. выше). Если какой-либо температурный сенсор, подключенный к контроллеру, поврежден (короткое замыкание или обрыв), система управления останавливает соответствующий компрессор и начинает мигать индикатор 3 или 4 (рис. 3).
Порядок свечения индикаторов на передней панели холодильника. Коды ошибок и их причины
В табл. 2 приведены варианты свечения индикаторов на передней панели холодильника в нормальном режиме, а также при возникновении ошибок или неисправностей.
Таблица 2.
| Порядковый номер индикатора (рис. 3) | Порядок свечения индикатора | Описание режима, причины возникших ошибок |
|---|---|---|
| 3 | Светится постоянно | Система управления и компрессор холодильной камеры работают нормально |
| Мигает | Ошибка или дефект температурного сенсора холодильной камеры | |
| 4 | Светится постоянно | Система управления и компрессор морозильной камеры работают нормально |
| Мигает с частотой 0,5 Гц | Ошибка или дефект температурного сенсора морозильной камеры | |
| Мигает с частотой 2 Гц | Ошибка или дефект энергонезависимой памяти (ЕЕРRОМ) контроллера Е72 | |
| Мигает с частотой 5 Гц | Ошибка или дефект температурного сенсора морозильной камеры или энергонезависимой памяти контроллера Е72 | |
| 5 | Светится постоянно | Включен режим «экспресс-заморозка» |
| 6 | Мигает | Повышенная температура в морозильной камере |
Кроме того, дисплей 10 (см. рис. 3) индикации температуры в морозильной камере может отображать коды возникших ошибок, которые показаны в табл. 3.
Таблица 3
| Код ошибки | Описание ошибки |
|---|---|
| Е2 | Ошибка измерения температуры в морозильной камере блоком дисплея ЕР4 |
| Е4 | Ошибка измерения температуры в холодильной камере блоком ЕР4 |
| Е6 | Ошибки Е2 и Е4, возникшие одновременно |
Следует отметить, что один из этих кодов мигает на дисплее, чередуясь с индикацией температуры в морозильной камере. Если ручка регулировки температуры (2 на рис. 3) в морозильной камере установлена в положение «О», то на дисплее код ошибки будет отображаться постоянно. В случае возникновения приведенных выше ошибок необходимо отключить холодильник от сети, а затем спустя некоторое время включить его вновь. Если ошибки больше не появляются, они могут быть вызваны случайным сбоем в работе контроллера или помехами в электрической сети.
Быстрый запуск компрессоров при тестировании
Для проверки запуска компрессоров холодильника контроллер Е72 имеет специальную функцию. Ее запускают следующим образом: отключают холодильник от сети, нажимают и удерживают одновременно кнопки 6 и 7 (см. рис. 3), затем подключают холодильник к сети. После этого через 1 с включается компрессор морозильника, а вслед за ним (через 2—3 с) — холодильника. Чтобы перевести холодильник в нормальный режим работы, выключают его из сети и включают вновь.
Сервисный тест
Контроллер Е72 имеет встроенный сервисный тест, который выполняется на заводе-изготовителе после сборки холодильника. Его также желательно производить после замены неисправного контроллера. Тест позволяет проверить основные функции контроллера, а также некоторые основные элементы холодильника.Сервисный тест запускается следующим образом: отключают холодильник от сети, нажимают и удерживают кнопку 6 (см. рис. 3), затем подключают холодильник к сети. Переключение этапов тестирования происходит нажатием этой же кнопки с интервалом не более 1 мин. Программа выполняет тест в последовательности, показанной в табл. 4.
Таблица 4.
| Номер этапа тестирования | Выполняемые операции |
|---|---|
| 1 | Запуск компрессора секции холодильника |
| 2 | Запуск компрессора секции морозильника |
| 3 | Включение лампы освещения холодильной камеры |
| 4 | Включение режима «экспресс-заморозка» и индикатора 5 (см. рис. 3) |
| 5 | Включение звуковой сигнализации (зуммера) и индикатора 8 «ошибка» (рис. 3) |
| 6 | Включение индикатора 3 нормальной работы секции холодильника |
| 7 | Включение индикатора 4 нормальной работы секции морозильника |
| 8 | Включение звуковой сигнализации |
| 9 | Конец теста. Переход к нормальному режиму работы |
Следует отметить, что если между этапами тестирования нажатие на кнопку 6 будет прервано более чем на 1 мин, аппарат перейдет в нормальный режим работы.
