Двухкомпрессорный холодильник класса combi серии Elegance имеет в нижней части холодильного отделения выдвижные ящики для хранения овощей и фруктов с системой “Crisp’n fresh" Это фильтр влажности, который вмонтирован в расположенную над ящиками стеклянную попку Он предотвращает излишнее испарение влаги, овощи и фрукты не усыхают и хранятся дольше.
Холодильник имеет сигнальную лампу "тревога’1, которая включается при повышении температуры внутри морозильника Лампа включается на некоторое время также при первом включении холодильника.

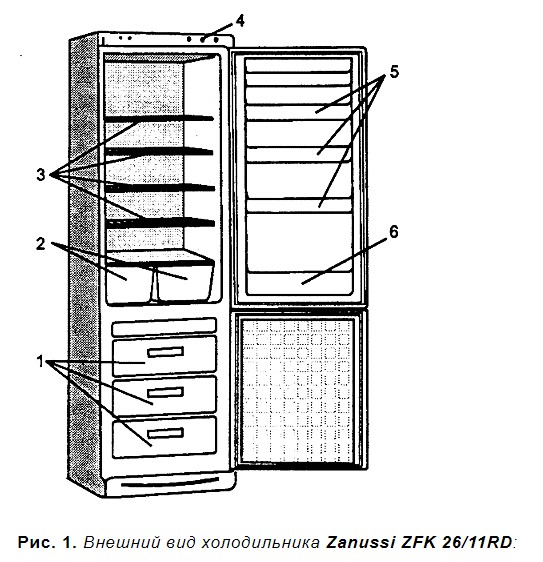

Для перемещения холодильника под его задней частью имеются ролики Внешний вид холодильника показан на рис. 1
Хладагент — R- l34a, массы заправки — 60 г для контура холодильного отделения и 110 г для контура морозильного отделения. Компрессоры ZEM GL - 45AA холодильного и морозильного отделений имеют мощность 1/8 л.с потребляемую мощность 78 Вт, производительность — 92 ккал/ч.
1 — отсеки морозильного отделения; 2 — ящики для овощей и фруктов; 3 — /толки холодильного отделе-ния. 4 — панель управления. 5 — дверные полки; 6 — полка для хранения бутылок
Термостат холодильного отделения имеет минимальную установку: +5 °С на включение и -15 °С на выключение, и максимальную установку: +5 °С на включение и -26 °С на выключение.
Термостат морозильного отделения имеет минимальную установку: -10 °С на включение и -13 °С на выключение, и максимальную установку: -28 °С на включение и -34 °С на выключение.
На рис. 2. приведены элементы системы охлаждения (позиции по табл. 1).
Таблица 1. Перечень компонентов холодильника Zanussi ZFK 26/11RD (система охлаждения)
| Поз. | Наименование | Поз. | Наименование |
|---|---|---|---|
| 1 | Поперечина | 8 | Амортизатор |
| 2 | Компрессор | 9 | Трубка слива воды |
| 3 | Термореле | 10 | Упор ограничителя |
| 4 | Пускозащитное реле | 11 | Фильтр-осушитель |
| 5 | Амортизатор | 12 | Крышка клеммной коробки |
| 6 | Лоток для сбора воды | 13 | Клеммная коробка |
| 7 | Конденсатор |

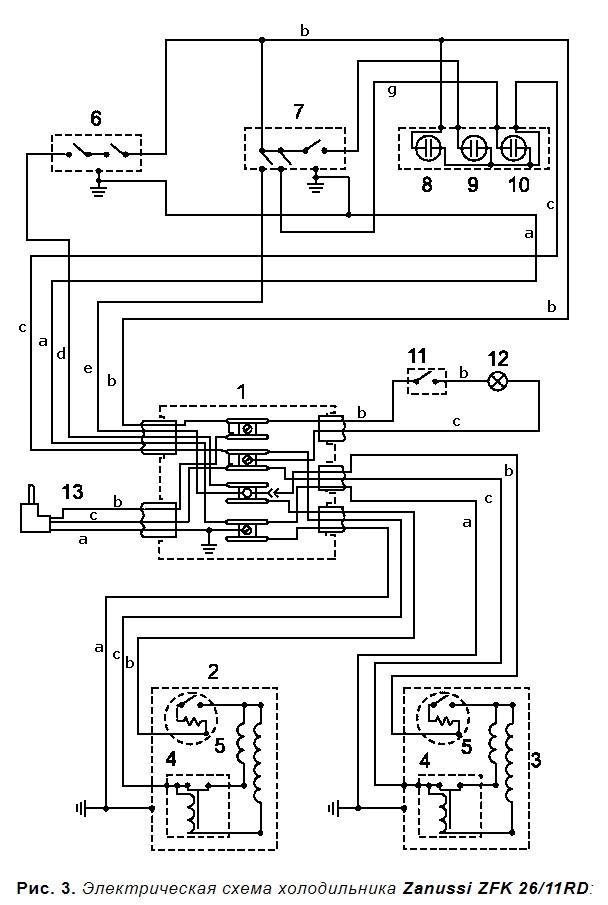

Электрическая схема холодильника приведена на рис. 3
Цвета проводов: а — желто-зеленый, Ь — коричневый, с — голубой, d — белый, е — черный, f — серый, g — красный, h — оранжевый.
1 — клеммная коробка 2 — компрессор холодильного отделения; 3 — компрессор морозильного отделения, 4 — электромагнитное реле; 5 — термореле; 6 — термостат холодильного отделения; 7 — термостат морозильного отделения. 8 — индикаторная лампа 'сеть”; 9 — индикаторная лампа 'быстрое замораживание; 10 — индикаторная лампа 'тревога'; 11 — выключатель, 12 — лампа подсветки. 13 — шнур литания
