Холодильники с системой *No Frost" в морозильном отделении Ariston  EDNF 330(EU) и Gold Star GR-3423DRI / GR-3322DSI — "близнецы" (южнокорейская фирма выпускает “Ariston" на своих заводах по заказу итальянцев). Характеристики холодильников приведены в табл. 1, а характеристики их компонентов — в табл 2.

  Таблица1Характеристики холодильников Ariston и Gold Star

Характеристики холодильников

Gold Star

GR 3423 DRI

GR-332? DSI

Ariston

EDNF 330I(EU)

Объем, куб дм:

Морозильное отделение

68

63

Холодильное отделение

217

217

Общий

285

280

Габариты (В * Ш к Г), им

1630 x 600 x 595

Габариты при открытой на 90' дверце (В х Ш х Г) мм

1630 x 1165 x 595

Масса, кг

61

60

  Таблица 2

Характеристики холодильников

Gold Star

GR 3423 DRI

GR-3322 OSI

Ariston

EDNF 330(EU)

Теплоизоляция

Пенополиуретан

Компрессор

Goldstar V75 laeg

Рабочее напряжение, 8

220/240

Рабочая частота, Гц

50

Пусковое реле компрессора

P470 MC

Термореле компрессора

4TM 283 NFB

Испаритель

Вертикальный с нагревателем

Конденсатор

Пленочный - на задней стенке и трубчатый - под днищем

Хладагент

R-134а

Мощность нагревателя испарителя, Вт

125

110

Мощность нижнего нагревателя (поддона), Вг

40

Таблица 2.36. Характеристики компонентов холодильников Ariston и Gold Star

Характеристики компонентов холодильников

Gold Star

GR-3423 DRI GR-3322 DSI

Ariston

DNF 3301(EU)

Термостат

Atea АО 1 -183

Температура включения. ‘С

-15

Температура выключения, #С

-26

Термостат размораживания

ELTH 2611-77

Et 80/st 3

Температура включения 'С

0

Температура выключения, ‘С

+ 15

Термопредохранитель

Ispracoctroi's

KERN 4136A

Температура срабатывания 'С

+72

+60

Таймер размораживания

Sankyo TMDE 706 SC

Напряжение питания, В

220/240

Частота питания, Гц

50/60

Длительность цикла непрерывной работы (для частоты 50 Гц)

7 ч 54 мин ± 12 мин

Продолжительность размораживания (для частоты 50 Гц)

7 мин ± 2 мин 24 с

Мотор вентилятора

OH-SUNG, SUNG SHIN

Скорость вращения, об/мин

2800

Напряжение питания. В

220

Частота питания, Гц

50/60

Мощность, Вт

7

Диаметр вентилятора, мм

68

Выключатель вентилятора

ELTEK

Тип

Нормально разомкнутый

Выключатель вентилятора и лампы

ELTEK

Тип

Нормально разомкнутый

 Нормально замкнутый

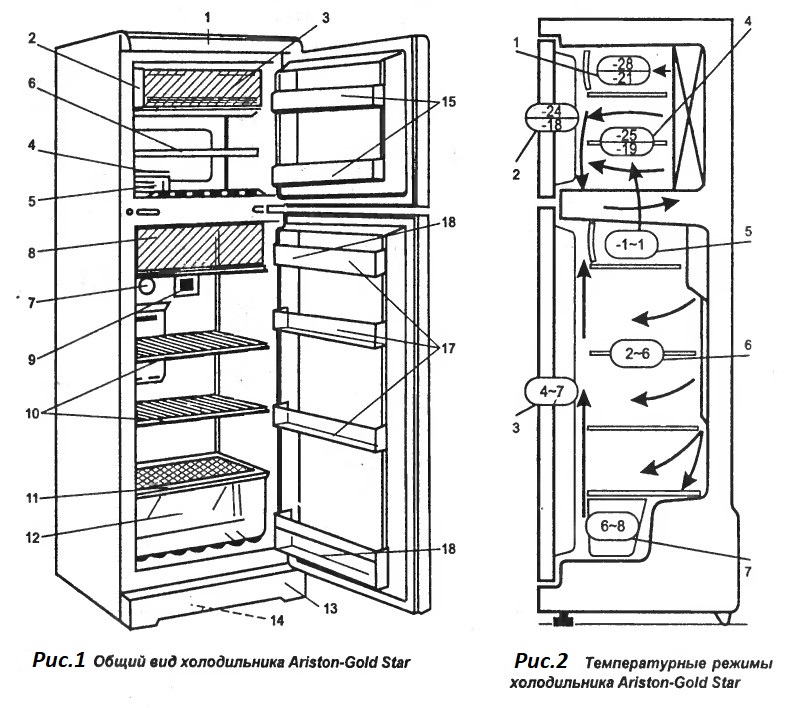

На рис 1  показан общий вид холодильника. На этом рисунке 1 — верхняя панель; 2 — рукоятка регулировки температуры морозильного отделения; 3 — камера быстрого замораживания; 4 — стеклянная полка, 5 — емкость для льда, 6 — полка морозильного отделения; 7 — рукоятка регулировки температуры холодильного отделения; 8 — отсек с температурой О °С; 9 — лампа внутреннего освещения; 10 — полки холодильного отделения, 11 — полка над ящиком для овощей и фруктов с устройством контроля влажности, 12 — ящик для овощей и фруктов, 13 — нижняя панель; 14 — (за панелью) — емкость для сбора воды при оттаивании; 15 — дверные полки морозильного отделения, 16 — ячейка для яиц, 17 — дверные полки холодильного отделения 18 — дверная полка для хранения бутылок

На рис. 2   показаны температурные режимы холодильника (даны температуры в °С при положении MED рукоятки регулировки температуры холодильного отделения и положении MED и/или SUPER рукоятки регулировки температуры морозильного отделения), где 1 — камера быстрого замораживания (быстрое замораживание свежих продуктов), 2 — дверная полка морозильного отделения (при открывании дверцы температура на полке повышается, поэтому длительное хранение замороженных продуктов здесь неэффективно), 3 —дверные полки холодильного отделения (хранение продуктов в бутылках, молока, йогурта, яиц, масла и пр), 4 — морозильное отделение (хранение замороженных продуктов, приготовление льда), 5 — камера с температурой О “С, 6 — полки холодильного отделения, 7 — ящик для овощей и фруктов

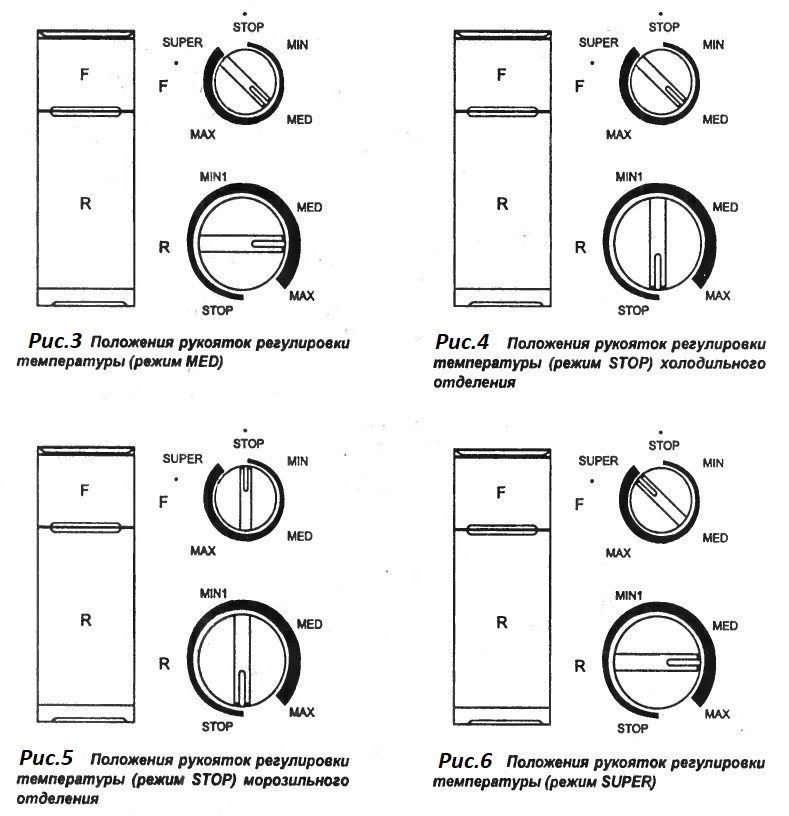

На рис. 3 - 4 показаны положения рукояток регулировки температуры в морозильном (F) и холодильном (R) отделениях. При нормальных условиях эксплуатации рекомендуется положение рукоятки МED (рис. 3). Для получения более низкой температуры рукоятку переводят в положение МАХ, более низкой — в положение MIN.

' Если рукоятка регулировки температуры холодильного отделения установлена в положение STOP (рис.4), морозильное отделение продолжает нормально работать

Если рукоятка регулировки температуры морозильного отделения установлена в положение STOP (рис 5), весь холодильник прекращает работать. Внимание: холодильник при этом должен оставаться подключенным к электросети.

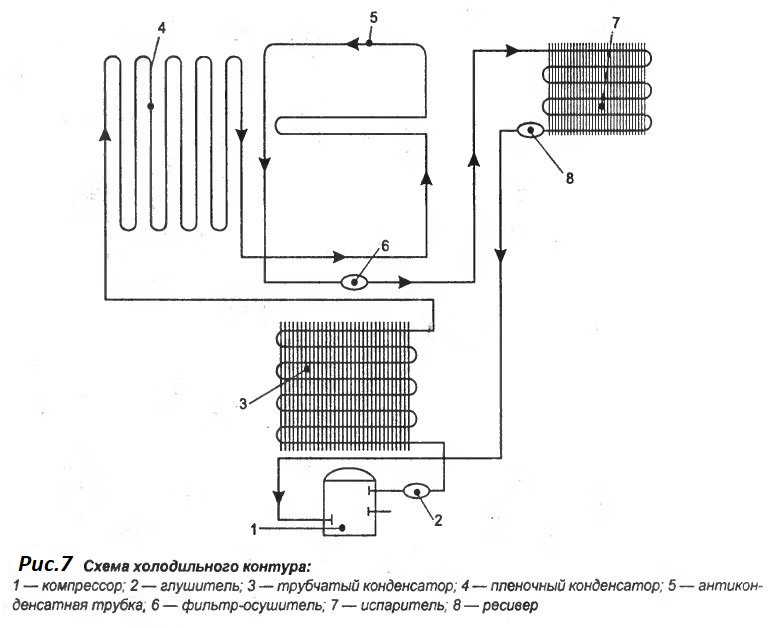

Если рукоятка регулировки температуры морозильного отделения установлена в положение SUPER (рис.6), компрессор работает в режиме максимальной интенсивности замораживания. Схема холодильного контура приведена на рис. 7.

Автоматическое размораживание производится путем включения резистивного нагревательного элемента по команде таймера с периодичностью около 8 ч. Вентилятор и компрессор начинают работу приблизительно через 7 мин после завершения цикла размораживания. Вода, образующаяся при размораживании, испаряется с лотка, расположенного на конденсаторе под днищем холодильника.

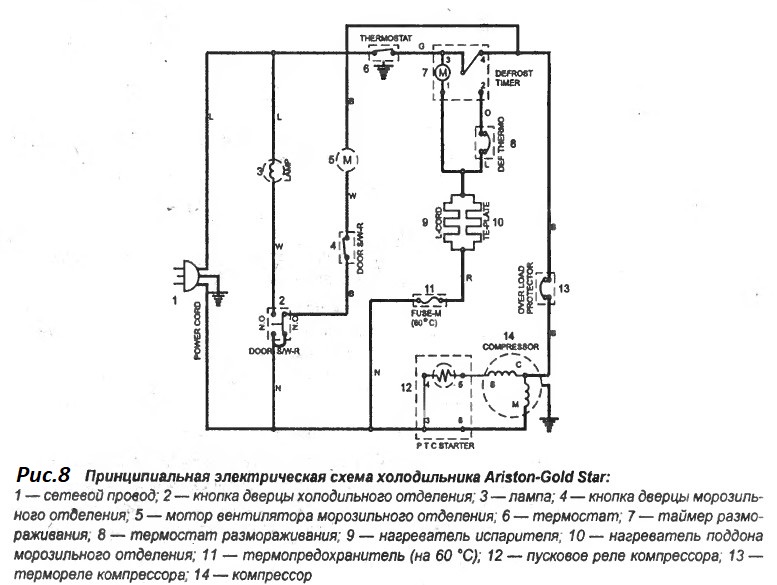

Принципиальная электрическая схема холодильника приведена на рис. 8.

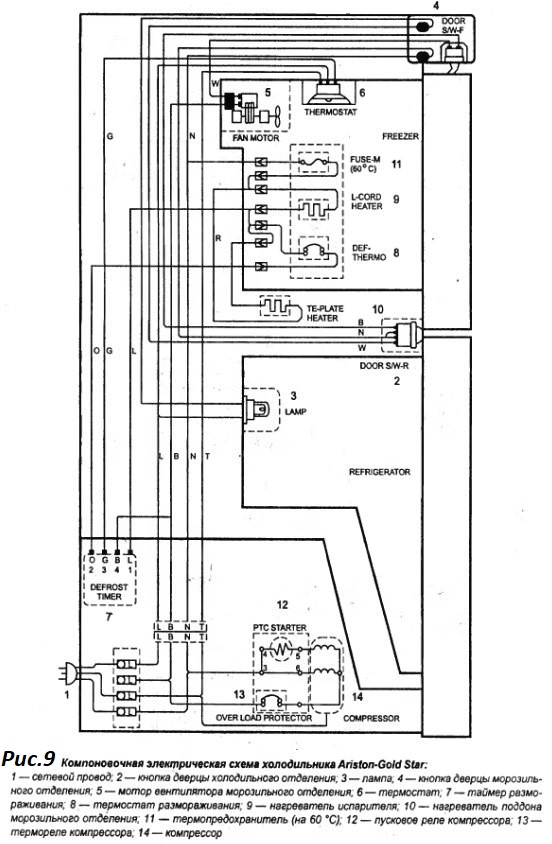

Те же обозначения использованы и на компоновочной электрической схеме (рис 9), где компоненты электрической цепи приведены по месту их расположения в корпусе холодильника Обозначения цвета проводов: В — черный, G — серый, L — коричневый, N — коричневый, W —белый, О — оранжевый, R — красный, Т —желто-зеленый.

Компрессор холодильника показан на рис. 10.
