Двухкомпрессорный холодильник класса combi имеет раздельные системы управления холодильным и морозильным отделениями. Индикация температуры в морозильном отделении производится на светодиодном дисплее. Если по какой-либо причине температура в морозильном отделении повышается до -12°С, на верхней панели загорается сигнальная лампа и раздается звуковой сигнал.В холодильнике установлено так называемое полуутопленное испарительное устройство, представляющее собой разработку фирмы Electrolux. Благодаря этому устройству холод равномерно распределяется внутри холодильника, а влажность поддерживается на более высоком уровне, что значительно улучшает условия хранения продуктов.Холодильник имеет функцию автоматического размораживания. Полки, выполненные из стальных прутков, выдерживают нагрузку до 30 кг. Имеется также специальный проволочный кронштейн для винных бутылок и запатентованные фирмой «пальцы» для удержания банок и бутылок нестандартных размеров в вертикальном положении. Дверцы холодильника проходят заводские испытания на 100 тыс. открываний, что соответствует 10 годам обычной эксплуатации. При испытаниях дверцы нагружаются массами 7 кг. Благодаря прочной конструкции навески дверцы не перекашиваются даже после многолетней эксплуатации. Вес изделия — 90 кг.Для перемещения холодильника под его задней частью имеются ролики, а для выставления по горизонтали — передние регулируемые ножки.

Внешний вид холодильника показан на рис. 1.

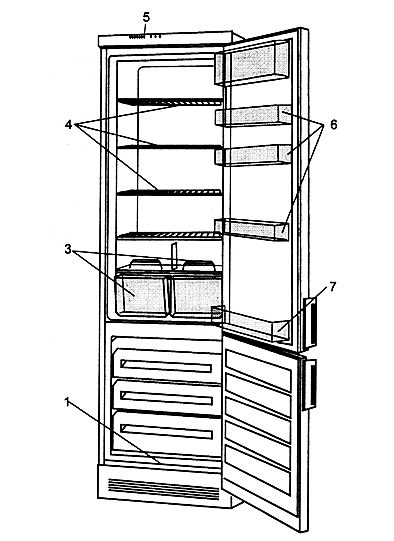

Рис. 1. Внешний вид холодильника Electrolux ER 4003 B:

1 — отверстие для слива талой воды; 2 — отсеки морозильного отделения; 3 — ящики для овощей и фруктов; 4 — полки холодильного отделения; 5 — панель управления; 6 — навесные дверные попки: 7 — полка для хранения бутылок

Хладагент—R134а, массы заправки — 70 г для контура холодильного отделения и 100 г для контура морозильного отделения. Компрессор ZEM GL50AA холодильного отделения имеет потребляемую мощность 108 Вт, производительность — 90 Вт. Компрессор ZEM GL60АА морозильного отделения имеет потребляемую мощность 126 Вт, производительность—108 Вт.Термостат Ranco К57 Р2058 холодильного отделения имеет минимальную установку: +8 °С на включение и -11 °С на выключение, и максимальную установку: +3 °С на включение и -20 °С на выключение. Длина капиллярной трубки термостата 2900 мм.Термостат Ranco К56 Р1411 морозильного отделения имеет минимальную установку: -18 °С на включение и -26 °С на выключение, и максимальную установку: -22 °С на включение и -32 °С на выключение. Длина капиллярной трубки термостата 2900 мм.На рис. 2. приведена электрическая схема холодильника.Цвета проводов:

• yelloow/green — желто-зеленый,
• black — черный,
• brown — коричневый,
• blue — голубой,
• orange — оранжевый,
• gray — серый.

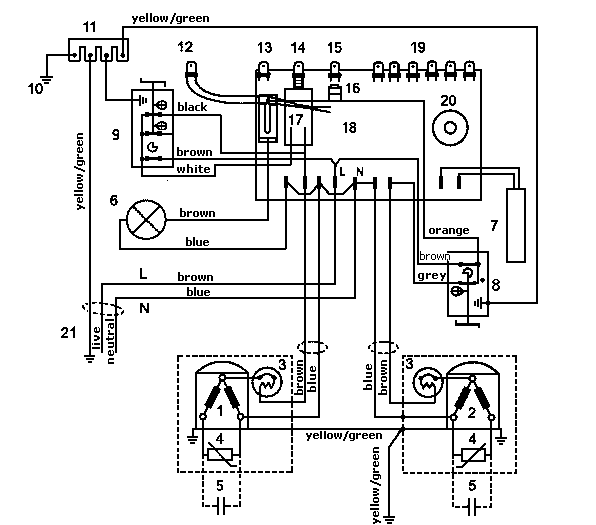

Рис. 2. Электрическая схема холодильника Electrolux ER 4003 B:

1 — компрессор морозильного отделения; 2 — компрессор холодильного отделения; 3 — защитное реле; 4 — пусковое реле; 5 — конденсатор; 6 — пампа подсветки (25 Вт); 7 — датчик температуры: 8 — термостат холодильного отделения; 9 — термостат морозильного отделения; 10 — заземление корпуса; 11 — колодка заземления; 12 — индикаторная лампа «работа холодильного отделения» (зеленая); 13 — индикаторная лампа «работа морозильного отделения» (зеленая); 14 — индикаторная пампа «быстрое замораживание» (желтая); 15 — индикаторная пампа «тревога» (красная); 16 — кнопка сброса сигнала «тревога»; 17 — выключатель режима «быстрое замораживание»; 18 — печатная плата; 19 — светодиодный индикатор температуры (зеленый); 20 — звуковой сигнал «тревога»; 21 — шнур питания; N — нейтраль; L — фаза
