Двухкамерный холодильник Indesit RG 2330 является одним из самых популярных изделий фирмы Merloni Elettrodomestici на рынке стран СНГ: только в 1997 г. было продано свыше 4700 единиц в модификациях W (белый) и TI (отделка корпуса «под дерево»).Холодильник выполнен по классической схеме с морозильным отделением сверху, имеет один компрессор.Внешний вид холодильника показан на рис. 1

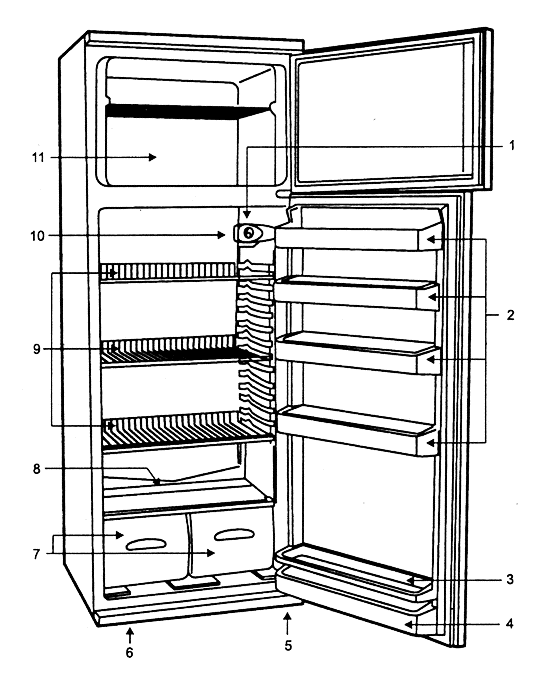

Рис. 1. Внешний вид холодильника  Indesit RG 2330 W EU:

1 — рукоятка установки температуры; 2 — съемные дверные полки для продуктов; 3 — съемный держатель бутылок; 4 — полка для бутылок; 5, 6 — регулируемые ножки; 7 — ящики для овощей и фруктов; 8 — дренажное отверстие; 9 — полки; 10 — лампа подсветки; 11 — морозильное отделение



На рис. 2. приведены компоненты холодильника (табл. 1).

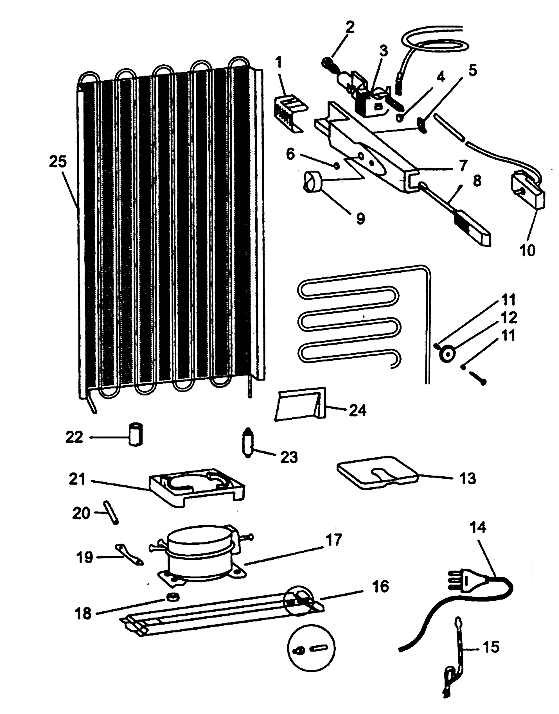

Рис. 2. Компоненты холодильника Indesit RG 2330 W EU

Поз. Наименование Поз. Наименование
1 Кожух лампы 14 Шнур питания
2 Лампа 15 Провод заземления
3 Патрон лампы 16 Поперечина компрессора
4 Пластиковая вставка 17 Компрессор
5 Зажим проводов 18 Амортизатор компрессора
6 Заглушка 19 Крепежная пластина
7 Короб термостата 20 Соединительная трубка
8 Нажимной выключатель 21 Лоток сбора конденсата
9 Рукоятка термостата 22 Амортизационная втулка
10 Термостат 23 Фильтр-осушитель
11 Уплотнение датчика 24 Крышка
12 Датчик термостата 25 Конденсатор
13 Лоток сбора конденсата



Электрическая схема холодильника приведена на рис. 3.

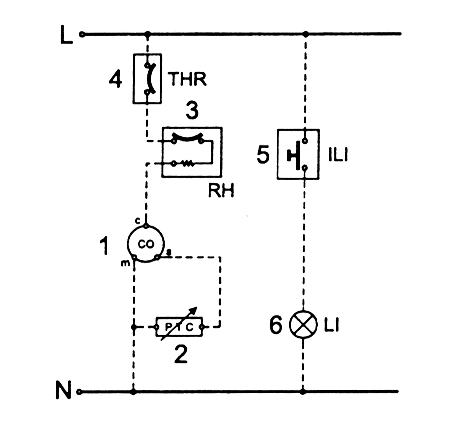

Рис. 3. Электрическая схема одно- и двухдверных холодильников:

1 — компрессор: 2 — пускозащитное реле; 3 — термореле; 4 — регулируемый термостат; 5 — выключатель лампы; 6—лампа; 7—антиконденсатное сопротивление: L — фаза; N — нейтралы
