Модели Whirlpool ARG 497, ARG 493/G/WP, ARG 484/01 и другие относятся к классу холодильников Side-by-side, которые отличаются, во-первых, «вертикальным» разделением холодильного и морозильного отделений (как правило, морозильное отделение находится слева), и во-вторых, наличием устройства для подачи охлажденных напитков и кубиков льда . Производительность генератора —2,3 кг льда в сутки.

На рис. 1. показан внешний вид холодильника Side-by-side (модель ARG 484/01).

C50 1

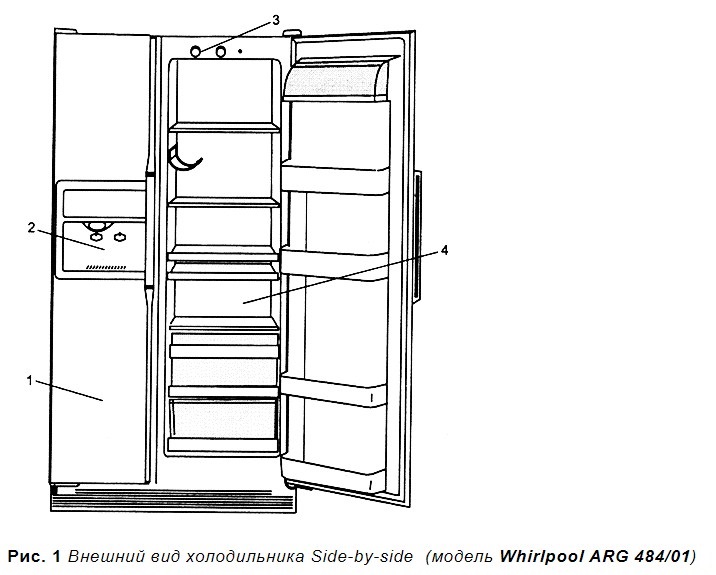

Рис. 1 Внешний вид холодильника Side-by-side  (модель Whirlpool ARG 484/01) :

1 — морозильное отделение; 3 — панель управления;
2 — устройство подачи охлажденных напитков и льда; 4 — холодильное отделение

Нрис. 2. приведена электрическая схема, а на рис. 3 — схема коммутации холодильника Side-by-side.

Цвета проводов на схемах приведены в табл. 1.

Таблица 1. Цвета проводов на электрической схеме холодильника Whirlpool
Обозначение на схемеЦветОбозначение на схемеЦвет
G Зеленый OR/BK Оранжевый/черный пунктир
BL Голубой Y/R Желтый/красный пунктир
BK Черный BL/BK Голубой/черный пунктир
R Красный W/BL Белый/голубой пунктир
W Белый BK/Y Черный/желтый пунктир
Y Желтый W/R Белый/красный пунктир
OR Оранжевый PK/r Розовый/красный пунктир
BR Коричневый R/W Красный/белый пунктир
GY Серый R/BK Красный/черный пунктир
PK Розовый BL/R Голубой/красный пунктир
PUR Фиолетовый T/R Желтовато-коричневый/красный пунктир
TAN Желтовато-коричневый T/BK Желтовато-коричневый/черный пунктир

C51

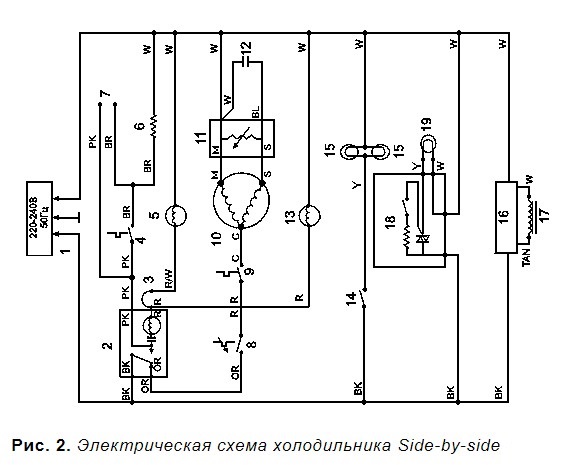

Рис. 2. Электрическая схема холодильника Side-by-side;

1 — разъем шнура питания: 11 — пускозащитное реле;
2 — таймер системы No Frost, 12 — конденсатор;
3 — перемычка (джампер); 13 — мотор вентилятора охлаждения компрессора;
4 — биметаллический размыкатель цепи; 14 — выключатель ламп подсветки холодильного отделения;
5 — мотор вентилятора системы No Frost; 15 — лампы подсветки холодильного отделения;
6 — нагревательный элемент системы No Frost : 16 — генератор льда;
7 — разъем для тестирования цепи; 17 —электроклапан;
8 — термостат; 18 — электронный модуль подсветки морозильного отделения (для некоторых моделей);
9 — защитное терморепе; 19 — лампа подсветки морозильного отделения (для некоторых моделей)
10 — компрессор;

C52

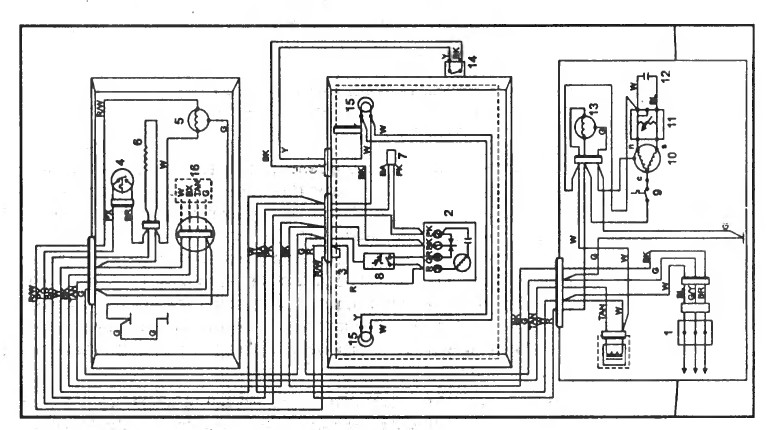

Рис. 3. Схема коммутации холодильника Side-by-side:

1 — разъем шнура питания; 9 — защитное термореле;
2 — таймер системы No Frost; 10 — компрессор;
3 — перемычка (джампер); 11 —пускозащитное реле;
4 — биметаллический размыкатель цепи; 12 — конденсатор;
5 — мотор вентилятора системы No Frost; 13 — мотор вентилятора охлаждения компрессора;
6 — нагревательный элемент системы No Frost; 14 — выключатель памп подсветки холодильного отделения;
7 — разъем для тестирования цепи; 15 — лампы подсветки холодильного отделения;
8 — термостат; 16 — генератор льда
