Данная модель двухдверного холодильника отличается уменьшенным фронтальным размером (52,5 см) что позволяет размещать ее в небольших помещениях. При этом холодильник достаточно вместителен.Масса изделия — 45 кг, шнур питания имеет длину 1,4 м.Внешний вид холодильника приведен на рис. 1.

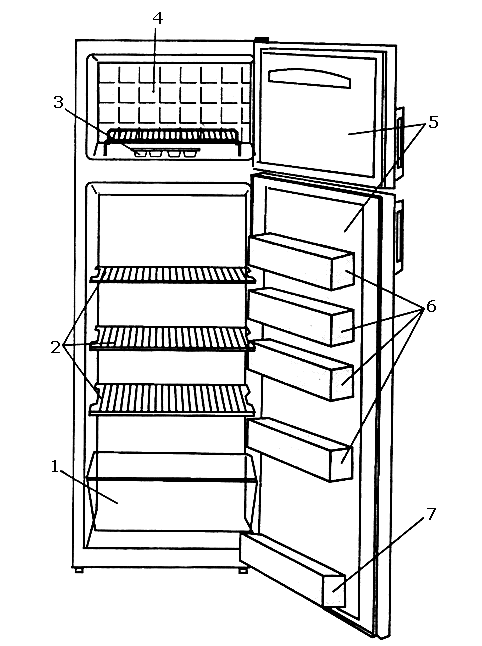

Рис. 1. Внешний вид холодильника Electrolux TR 742 G «Yankee»

1 — ящик для овощей и фруктов; 2 — полки холодильного отделения; 3 — лотки для льда; 4 — морозильное отделение; 5 — дверь морозильного отделения; 6 — дверные полки; 7 — полка для хранения бутылок

Холодильник имеет систему автоматического оттаивания.

Хладагент — R 134 а, масса заправки — 155 г. Компрессор имеет мощность 1/6 л.с., потребляемую мощность 119 Вт, производительность — 115 ккал/ч. Пусковой ток 4 А, рабочий — 0,8 А. Пусковое сопротивление обмотки 19 Ом, рабочее — 14 Ом.

Термостат холодильника имеет минимальную установку: +5 °С на включение и -9 °С на выключение, и максимальную установку: +5 °С на включение и -27 °С на выключение.

На рис. 2. приведены элементы системы охлаждения (позиции по табл. 1).

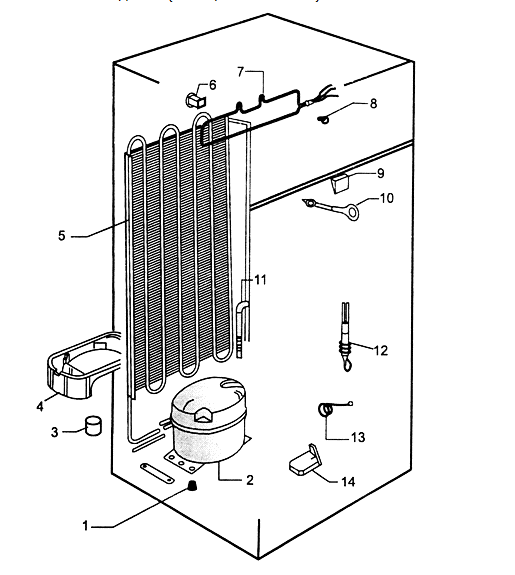

Рис. 2. Элементы системы охлаждения : холодильника Electrolux TR 742 G «Yankee»

Таблица 1. Перечень компонентов холодильника Electrolux TR 742 G (система охлаждения)

Электрическая и монтажная схемы холодильника приведены на рис. 3, а и б соответственно.

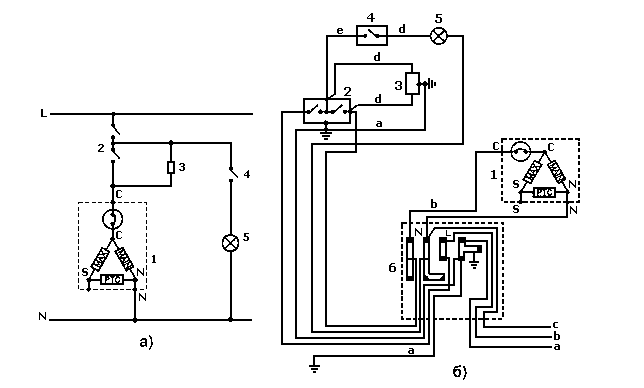

Рис. 3. Электрическая (а) и монтажная (б) схемы холодильника Electrolux TR 742 G «Yankee»:

1 — компрессор; 2 — термостат; 3 — нагреватель размораживания; 4 — выключатель; 5 — лампа; 6 — кпеммная коробка; N — нейтраль; L — фаза.

Цвета проводов: а — желто-зеленый, b — коричневый, с — голубой, d — белый, е — черный

На рис. 4 приведены элементы электрической системы холодильника (позиции по табл. 2.).

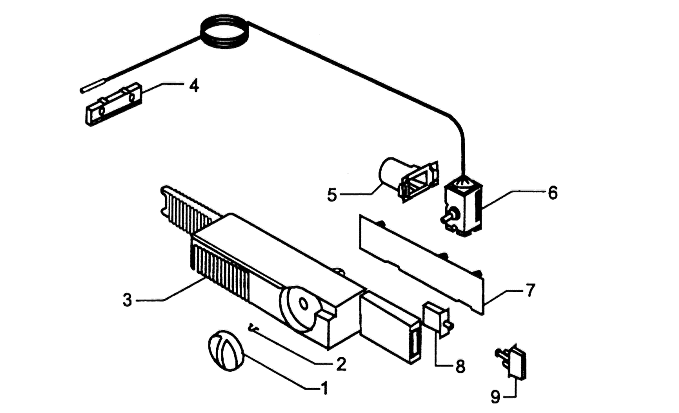

Рис. 4. Элементы электрической системы холодильника Electrolux TR 742 G «Yankee»

Таблица 2. Перечень компонентов холодильника Electrolux TR 742 G  (электрическая система)
