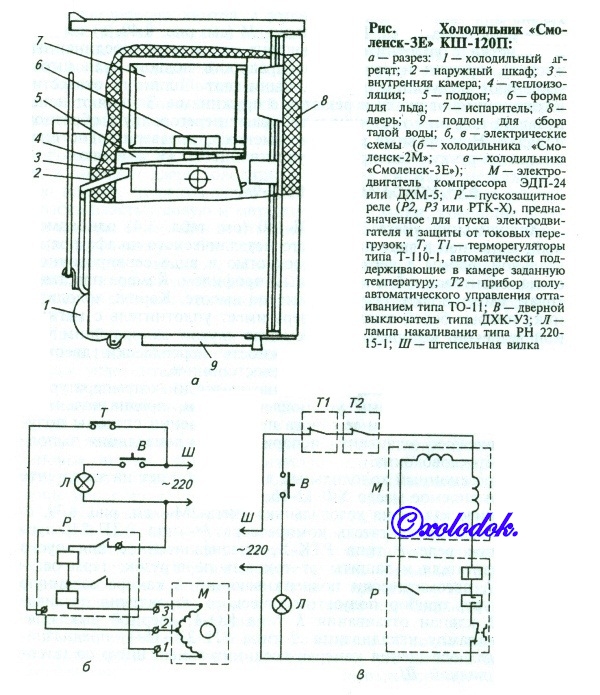

Устройство холодильников. Холодильники «Смоленск-2М» КШ-120 и «Смоленск-ЗЕ» КШ-120П однокамерные, представляют собой каркасную конструкцию, облицованную панелями из листовой стали, покрытой белой эмалью. Внутренние камеры пластмассовые, имеют полки, регулируемые по высоте. Верх холодильников плоский, покрыт цветным декоративно-слоистым пластиком. В верхней части холодильников находится низкотемпературное отделение. Двери имеют уплотнитель с магнитной вставкой. Теплоизоляционным материалом служит пенополистирол ПСБ-С.Компрессионные холодильные агрегаты работают на хладагенте R12. Применяемое масло ХФ 12-16. В холодильнике «Смоленск-ЗЕ» (рис. а) предусмотрены полуавтоматическое оттаивание и отвод талой воды за пределы холодильной камеры. Объем низкотемпературной камеры холодильника «Смоленск-2М» составляет 15 дм3, общий объем — 130 дм3, «Смоленск-ЗЕ» — соответственно 20 и 135 дм3. Остальные технические показатели аналогичны холодильнику «Смоленск-ЗЕ» .Электрические схемы холодильников приведены на рис. б, в.

ХОЛОДИЛЬНИК «СМОЛЕНСК-6» КШД-180

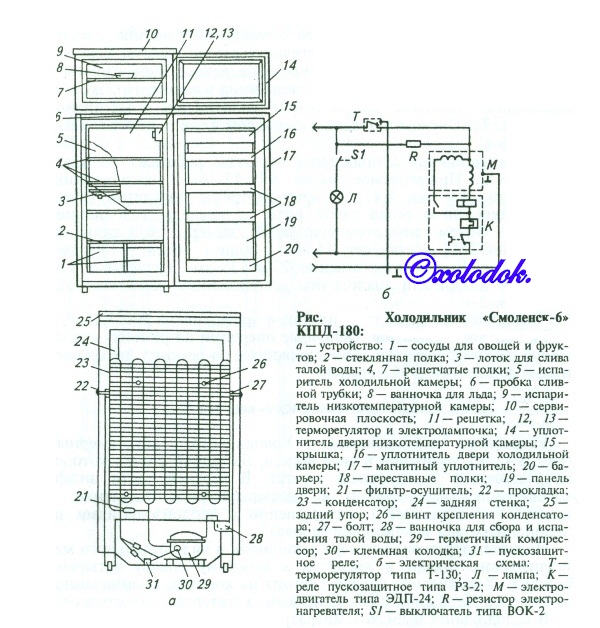

Устройство холодильника. Холодильник двухкамерный (рис. а), выполнен в виде шкафа, на задней стенке которого расположен холодильный агрегат. В верхней части шкафа холодильника расположено низкотемпературное отделение, в нижней — холодильное (соответственно с теплоизоляциями из пенополиуретана и пенополистирола).Низкотемпературная камера выполнена в виде отдельного металлического шкафа и крепится к нижнему шкафу четырьмя болтами. Холодильная камера состоит из корпуса, облицованного снаружи металлическими панелями, а изнутри — пластмассой.В холодильной и низкотемпературной камерах имеются съемные решетчатые полки 4 и 7. Холодильный агрегат имеет два испарителя 5 и 9, обеспечивающие температуру в низкотемпературной камере не выше —18 °С, а в холодильной камере — от 0 до 5 °С.Обе камеры имеют индивидуальные двери. Плотность прилегания дверей обеспечивается уплотнителями 14 и 16 с магнитной вставкой, которые являются одновременно и запирающим устройством дверей.Охлаждение воздуха и хранящихся продуктов в камерах холодильника осуществляется закрепленным на задней стенке холодильным агрегатом, представляющим собой герметичную систему, внутри которой циркулирует хладагент R12. Охлаждение испарителя достигается дросселированием хладагента, циркулирующего в системе холодильного агрегата в капиллярной трубке, и кипением его в каналах испарителей при низком давлении. Необходимая температура в холодильной камере поддерживается периодическим включением герметичного компрессора 29, осуществляемым терморегулятором 12, чувствительный элемент которого реагирует на изменение температуры стенки испарителя и холодильной камеры. Оттаивание испарителя 5 холодильной камеры осуществляется автоматически в цикле (во время останова герметичного компрессора) с отводом талой воды в ванночку 28 на задней стенке холодильника и с последующим ее испарением. Оттаивание испарителя низкотемпературной камеры естественное.Режим работы холодильника задается установкой соответствующего деления шкалы на ручке терморегулятора против указателя. Для предотвращения засорения капиллярной трубки и замерзания в ней влаги, случайно попавшей в систему холодильного агрегата, перед капиллярной трубкой установлен фильтр-осушитель 21.Пуск электродвигателя герметичного компрессора и защита его обмоток от тепловых перегрузок осуществляются пускоза- щитным реле К (рис. б) типа РЗ-2 с компрессором ХК.В6- 1JIBN, РТК-Х (220 В, 1,3 А). Терморегулятор Г типа Т-130.
