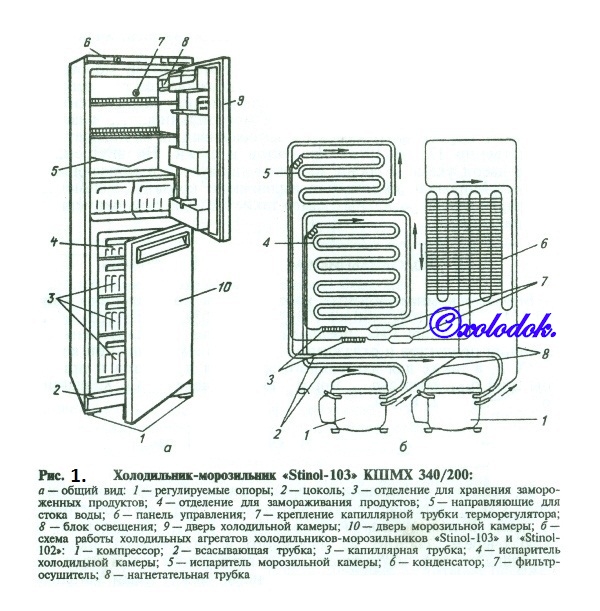

Устройство холодильника-морозильника. Холодильник представляет собой напольный шкаф, изготовленный из панелей прямоугольной формы (рис.1, а), который, в свою очередь, состоит из наружного и внутреннего шкафов. Наружный шкаф металлический, а внутренний изготовлен из ударопрочного полистирола; пространство между ними заполнено теплоизоляцией. В качестве теплоизоляции применяют пенополиуретан (ППУ), который жестко соединяет между собой наружный и внутренний шкафы, превращая их в неразборный моноблок.Передний проем шкафов закрывается двумя дверями. Двери плотно прижимаются к корпусу благодаря магнитным уплотнителям, закрепленным по периметру дверей. Пространство между внутренними панелями дверей и металлическим корпусом также заполнено пенополиуретановой теплоизоляцией, в связи с чем раздельная замена отдельных элементов дверей невозможна.

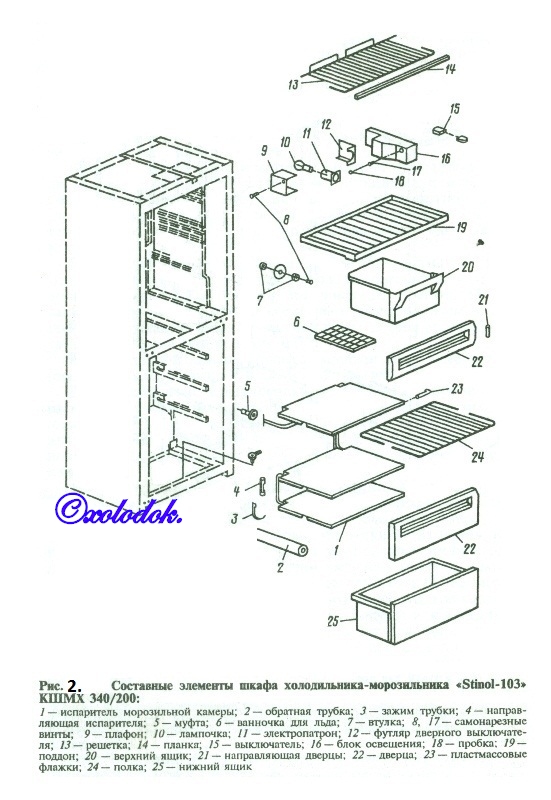

Холодильник-морозильник «Stinol-103» имеет два холодильных агрегата (рис. 1, б), обслуживающих холодильную и морозильную камеры индивидуально. Испаритель одного из агрегатов, охлаждающий холодильную камеру (ХК), закреплен и заполнен вспененным ППУ между задними стенками внутреннего и наружного шкафов, испаритель 1 (рис.2) другого агрегата, охлаждающий морозильную камеру (МК), представляет собой стальную оцинкованную трубку, закрепленную на стальных пластинах, которые служат полками МК. В случае необходимости весь испаритель МК может быть снят и заменен.

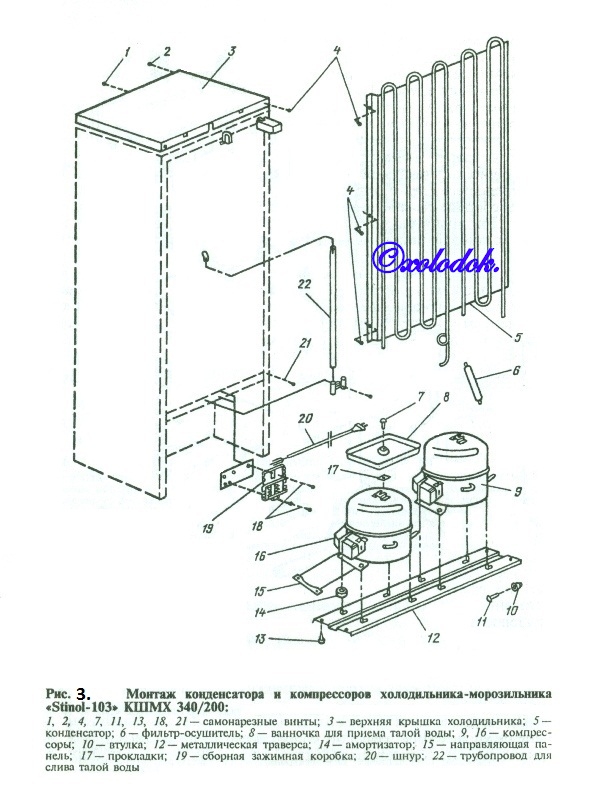

Испаритель ХК несъемный и выполнен из медной трубки, поэтому выход его из строя из-за коррозии маловероятен. Компрессоры холодильных агрегатов 9, 16 (рис. 3) расположены на металлической траверсе 12, в машинном отделении в задней части шкафа. На задней стенке шкафа закреплен конденсатор 5, часть трубок которого входит в систему одного холодильного агрегата, а часть — в систему другого.

Роль дросселирующего устройства выполняет капиллярная трубка внутренним диаметром 0,71 мм у холодильного агрегата ХК и внутренним диаметром 0,66 мм у агрегата МК. Наружный диаметр обеих трубок 1,95 мм. Наличие такого элемента в холодильном агрегате делает его чувствительным к попавшим в его внутреннюю систему влаге и другим загрязнениям. В связи с этим требуется особое внимание к чистоте и обезвоживанию системы холодильных агрегатов.
В обоих агрегатах предусмотрены штатные фильтры-осушители, предназначенные для удаления остатков влаги и загрязнений после сборки на заводе изготовителе или в ремонтной мастерской. При значительных попаданиях влаги и загрязнений в систему установка нового фильтра-осушителя может быть недостаточна.По контуру дверного проема МК у холодильников данной модели проложена специальная трубка, по которой теплый хладагент подается на конденсатор холодильного агрегата, обслуживающего эту камеру. Трубка обогревает дверной проем, препятствуя конденсации влаги и примерзанию дверей к шкафу. Эта трубка заполнена вспененным ППУ.В холодильной камере справа закреплен блок освещения 16 (см. рис.2) с лампочкой 10 и выключатель 15.

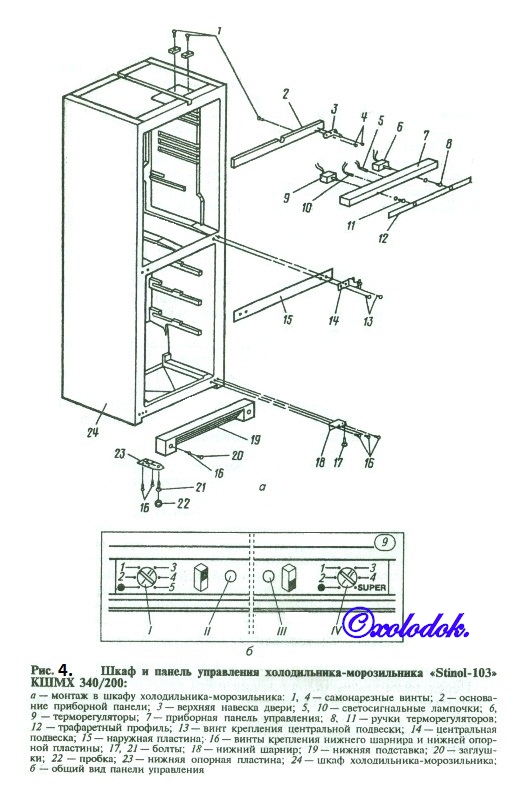

В верхней части холодильника на лицевой стороне шкафа расположена панель управления. Панель управления холодильника «Stinol-103» имеет два терморегулятора 6 и 9 (рис.4, а) для управления ХК и МК и две зеленые светосигнальные лампочки 5, 10, указывающие на подключение к электросети каждой из камер.

Терморегулятор I (рис.4, б) регулирует температуру в холодильной камере, а терморегулятор IV— в морозильной камере. При повороте ручки I из положения 1 в положение • отключается холодильная камера, а при повороте ручки IV из положения 1 в положение • — морозильная камера. Горящие индикаторные лампы зеленого цвета II и III означают, что холодильник подключен к электросети. Оттаивание в холодильной камере автоматическое: во время нерабочей части цикла работы холодильника вода по дренажной системе выводится наружу и испаряется. В морозильной камере оттаивание происходит при полностью выключенном холодильнике по специальной дренажной системе. В холодильнике предусмотрена возможность перенавески дверей (рис. 5).

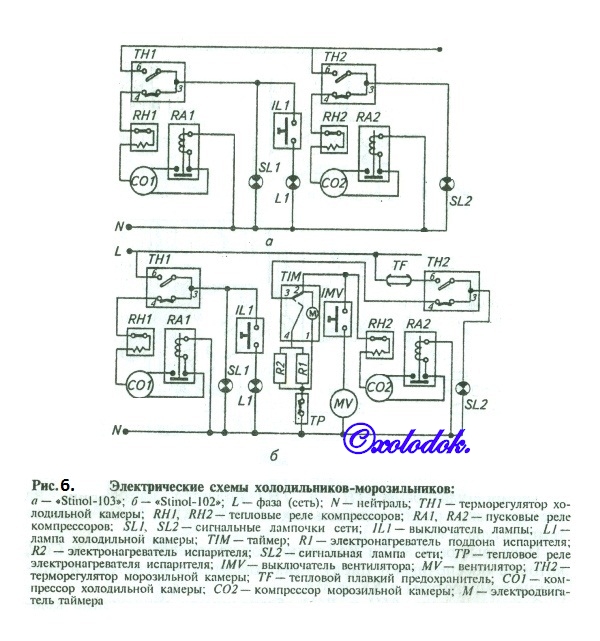

При подключении к электросети обеих камер холодильника на панели управления загораются сигнальные лампочки SL1 и SL2 (рис.6, а), свидетельствующие о наличии напряжения в электросети.

При открытой двери холодильного отделения кнопкой I L1 включается лампа L1 освещения холодильной камеры.Терморегуляторами ТН 1 и ТН 2 подается напряжение на электрические схемы холодильных агрегатов ХК и МК и задается температура в них.Пусковые реле RA1 и RA2 включают компрессоры С0 1 и С0 2, которые обеспечивают циркуляцию хладагента в системе и снижение температуры в ХК. и МК.Защитные реле RH1 и RH2 обеспечивают отключение компрессоров при их перегрузке и неисправности.При достижении в ХК и МК заданной температуры терморегуляторы отключают компрессоры.
