Итальянская фирма Antonio Merloni S.p.A. —один из крупнейших европейских производителей бытовых электроприборов. В сознании массового потребителя эта фирма иногда объединяется с фирмой Merloni Elettrodomestici S.p.A. (торговые марки Ariston, Indesit и др.), что совершенно неверно. Общей является только фамилия Merloni, т.к. владельцы фирм — родные братья. Во всем же остальном эти фирмы не только не представляют единого целого, но напротив, активно конкурируют друг с другом, в том числе и на рынке стран СНГ и Восточной Европы. Здесь эксклюзивным распространителем изделий фирмы Antonio Merloni S.p.A. является фирма East Traiding Company.Торговая марка ARDO означает Arte Domestica — искусство обустраивать свой дом. Холодильники и морозильники этой торговой марки хорошо зарекомендовали себя на российском рынке.Технические характеристики холодильников ARDO приведены в табл. 1 и 2.

Таблица 1 Технические характеристики холодильников и морозильников ARDO

Таблица 2 Технические характеристики холодильников ARDO класса «combi»

Рассмотрим близкие по конструкции холодильники класса combi моделей СО30/12А1, СО30/12ВА, СО24/12А1, СО24/12ВА, отличающиеся лишь геометрическими размерами и наличием одного или двух компрессоров. Параметры этих изделий приведены в таблице 3.

Таблица 3 Технические характеристики двух- и однокомпрессорных холодильников ARDO класса combi

Внешний вид холодильника СО24/12А1 показан на рис. 1

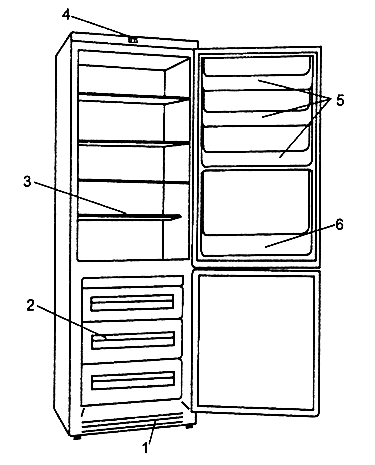

Рис. 1 Внешний вид холодильника СО24/12А1:

1 − цоколь; 2 − морозильное отделение; 3 − холодильное отделение; 4 − панель управления; 5 − дверные ручки; 6 − полка для бутылок

На рис. 2. и рис. 3. показано устройство холодильника

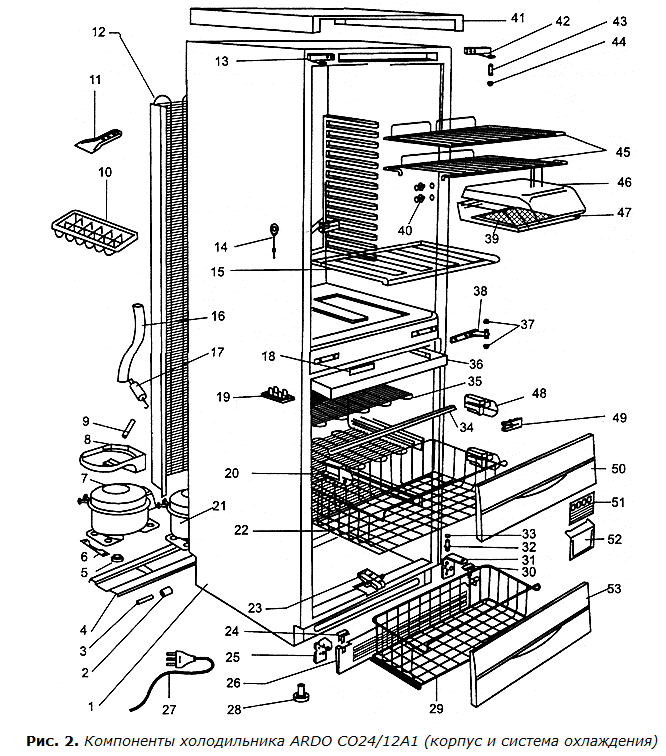

Рис. 2. Компоненты холодильника ARDO CO24/12A1 (корпус и система охлаждения)

На рис. 2. приведены следующие компоненты (табл. 4):

Таблица 4. Перечень компонентов холодильников ARDO (корпус и система охлаждения)

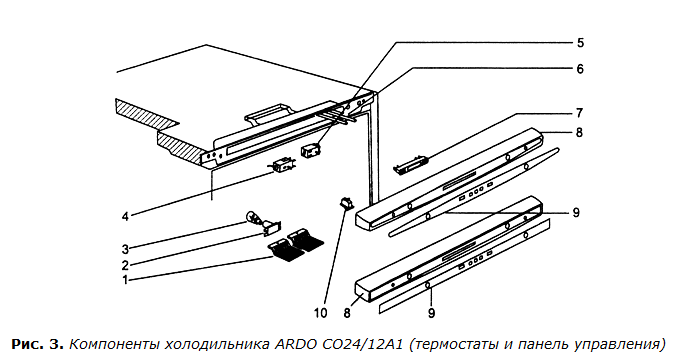

Рис. 3. Компоненты холодильника ARDO CO24/12A1 (термостаты и панель управления)

На рис. 3 приведены следующие компоненты (табл. 5):

Таблица 5. Перечень компонентов холодильников ARDO (термостаты и панель управления)

На рис. 4 показаны элементы, входящие в комплект компрессора Necchi.

Рис. 4. Элементы, входящие в комрлект компрессора Necchi:

1 − крышка клеммной коробки Necchi; 2 − магнитный пускатель; 3 − термозащита; 4 − клеммная коробка Necchi

На рис. 5 показаны аналогичные элементы для компрессора Zanussi.

Рис. 5. Элементы, входящие в комрлект компрессора Zanussi:

1 − крышка клеммной коробки Zanussii; 2 − клеммная коробка Zanussi 3 − магнитный пускатель; 4 − термозащита; 5 − винт крепления клеммной коробки; 6 − компрессор

На рис. 6 приведена электрическая схема двухкомпрессорного холодильника.

Рис. 6. Электрическая схема двухкомпрессорного холодильника ARDO:

1 — компрессор холодильного отделения; 2 — термореле; 3 — электромагнитное репе: 4 — лампа подсветки: 5 — выключатель пампы: 6 — мотор вентилятора: 7 — термостат холодильного отделения; 8 — термостат морозильного отделения: 9 — выключатель цепи питания; 10 — измеритель температур; 11 — датчик температуры; 12 — выключатель термостата морозильного отделения; 13 — электромагнитное репе; 14 — термореле; 15 — компрессор морозильного отделения; N — нейтраль; L — фаза; 16 — «земля»

На рис. 7 показана схема электропроводки, а на рис. 8 — электрическая схема однокомпрессорного холодильника.

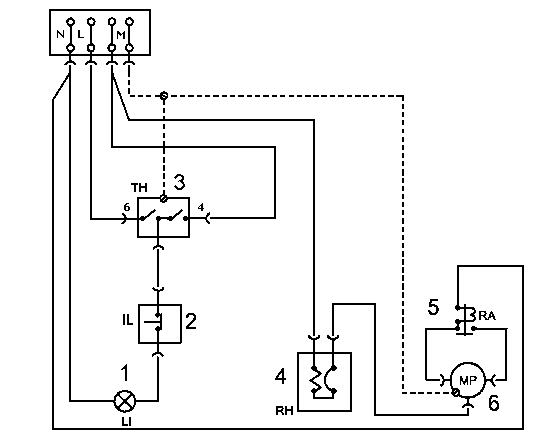

Рис. 7. Схема электропроводки однокомпрессорного холодильника ARDO:

1 — лампа подсветки; 2 — выключатель лампы; 3 — термостат; 4 — термореле; 5 — электромагнитное реле; 6 — компрессор; N — нейтраль; L — фаза; М — «земля»

Рис. 8. Электрическая схема однокомрессорного холодильника ARDO:

1 — пампа подсветки; 2 — выключатель лампы; 3 — термостат: 4 — термореле; 5 — электромагнитное реле; 6 — компрессор; N — нейтраль; L — фаза; М — «земля»

Заметим, что электрическая схема, показанная на рис. 8, относится и к другим однокомпрессорным холодильникам ARDO класса combi, например СОЗОВА1 и С027ВА1, а электрическая схема двухкомпрессорного холодильника (рис. 6) — также и к модели СОЗЗА, отличающейся увеличенным объемом морозильного отделения (131 л при общем объеме 311 л).
