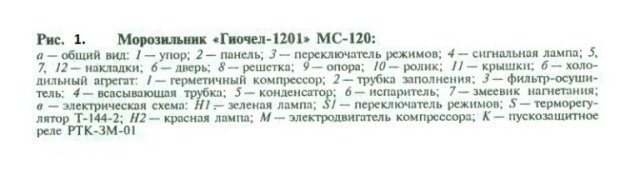

Устройство морозильника. Морозильник (рис.1, а; ) представляет собой напольный шкаф. Пространство между стенками наружной и внутренней облицовок залито теплоизоляцией — пенополиуретаном. Дверь морозильника в закрытом состоянии плотно прилегает к шкафу благодаря специальной магнитной вставке, которая находится в эластичном уплотнителе, закрепленном на двери. Холодильный агрегат герметичный (рис.1, б). Заданная температура в режиме «Хранение» поддерживается с помощью терморегулятора. Чтобы предотвратить обмерзание дверного проема, по периметру шкафа, к которому прилегает дверь, уложена трубка обогрева, которая является продолжением конденсатора. Для хранения пищевых продуктов предназначены специальные корзины, расположенные между полками испарителя.

Испаритель представляет собой алюминиевую трубку, согнутую в змеевик и обжатую алюминиевыми полками. Он крепится при помощи упора на задней стенке и кронштейнов на боковых стенках шкафа. При монтаже испарителя в шкафу его заводят через дверной проем, а через отверстие в задней стенке шкафа подсоединяют всасывающую трубку от испарителя к герметичному компрессору, расположенному в нише под шкафом. Компрессор через змеевик нагнетает горячий пар хладагента в конденсатор, откуда попадает в трубку обогрева, залитую по наружной поверхности пенополиуретаном. Из трубки обогрева хладагент попадает в осушительный патрон, а из него — в капиллярную трубку. Капиллярная трубка впаяна во всасывающую трубку и вместе с ней через отверстие в задней стенке проходит в шкаф морозильника. Капиллярная трубка, находясь внутри всасывающей трубки, регенерирует холод от холодных всасываемых паров. В морозильнике применена двухканальная система подсоединения капиллярной и всасывающей трубок к испарителю. При разборке и сборке необходимо выпаять всасывающую трубку из герметичного компрессора, а капиллярную трубку — из осушительного патрона.

При включении морозильника в сеть загорается зеленая лампа HI (рис. 1, в), что означает наличие в сети электроэнергии, а так как контакты1 и3 в терморегуляторе замкнуты, горит и красная лампа Н2, показывая, что в морозильнике температура выше —15 °С. Для замораживания пищевых продуктов переключатель режимов S1 переводят в положение «Замораживание», контакты 2 и 3 замыкаются, загорается оранжевая лампа в переключателе режимов, а герметичный компрессор работает, не выключаясь. При достижении температуры внутри морозильника —15 "С контакты 1 и 3 в терморегуляторе размыкаются, красная лампа гаснет. После окончания замораживания переключатель режимов переводят в положение «Хранение» и компрессор начинает работать циклично.
