Устройство холодильника. Холодильники «Ока-6» КШ-ЗООП (рис.1 а.) двухкамерные. Они имеют два отделения: верхнее — низкотемпературное (морозильное) и нижнее — холодильное.Оттаивание испарителя осуществляется горячими парами хладагента, поступающими по нагнетательному трубопроводу 1 (рис.1 б) от компрессора 11 через клапан оттаивания 4. Холодильный агрегат соединен со шкафом холодильника следующим образом. Испаритель холодильного агрегата установлен на два кронштейна и зафиксирован вкладышем. Конденсатор холодильного агрегата прикреплен к задней стенке шкафа четырьмя самонарезными винтами с шайбами.Герметичный компрессор 11 установлен на раме 10 холодильного агрегата, которая с помощью четырех болтов с шайбами и двух планок 9 смонтирована на корпусе холодильника. Клапан оттаивания закреплен одним самонарезным винтом с шайбой.После установки холодильного агрегата в шкаф холодильника люк закрывается вкладышем 7 (см.1 а) и крышкой 8 люка. Место вывода отсасывающей трубки и трубопровода оттаивания герметизируется уплотнителем 6 трубок. Крышка 8 люка, щитки, планки столика и крышка трубок крепятся к шкафу самонарезными винтами. В нижней части шкафа под дверью установлена декоративная планка 17. Под шкафом холодильника установлен поддон 18 для сбора талой воды при оттаивании испарителя.Терморегулятор 11 (рис. 2) и Прибор 13 полуавтоматического оттаивания прикреплены к корпусу 2 пульта четырьмя самонарезными винтами. Кнопки 5 и 6 выключателя закреплены на лицевой стороне корпуса пульта. Ручка 12 установлена на оси терморегулятора 11 и снизу зафиксирована крышкой 4.

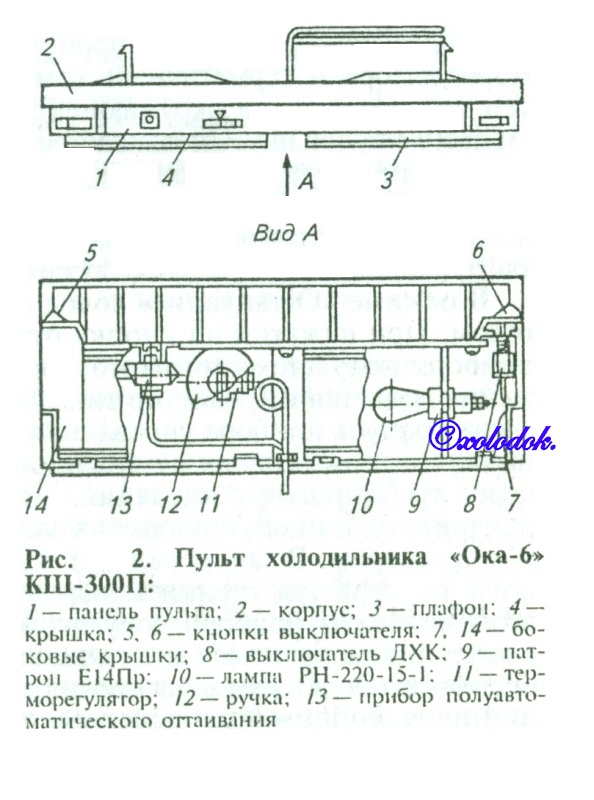

Эксплуатация холодильников. Температурный режим задается ручкой терморегулятора. Деления шкалы на ручке терморегулятора условно обозначены цифрами от 0 /«Выключено») до 7 («Наиболее низкая температура»). При установке желаемого режима совмещают соответствующие деления шкалы с риской на панели пульта. Плафон 3 вставлен выступами в пазы корпуса 2 пульта. Нажимая на переднюю часть плафона, вводят его в зацепление с панелью 1 пульта. Крышка 4 находится на панели пульта и защелкнута за два выступа отжимными хвостовиками. Кроме того, она крепится самонарезным винтом. Две крышки 7 и 14 смонтированы на панели 1 также с помощью самонарезных винтов.Пульт установлен на двух болтах (во внутреннем шкафу) и двух защелках (на теплоизоляционной перемычке) корпуса холодильника и соединен с испарителем холодильного агрегата сильфонными трубками терморегулятора и прибора полуавтоматического управления активным оттаиванием через прокладку сильфонной трубки двумя винтами.
Поддон состоит из корпуса, заслонки и крышки. Поддон закреплен на внутреннем шкафу холодильника на двух бонках и двух защелках аналогично креплению пульта. С целью улучшения циркуляции воздуха в холодильной камере в поддоне предусмотрено сквозное окно, которое рекомендуется держать открытым при нормальной температуре и большой загруженности продуктами холодильной камеры. Окно следует закрыть, если требуется длительное хранение замороженных продуктов, а также при оттаивании инея со стенок испарителя. Окно поддона перекрывается подвижной заслонкой; его открывают или закрывают за ручку заслонки, которую двигают рукой до упора на себя (открыто) или до упора от себя (закрыто). Поддон предназначен также для сбора талой воды с испарителя. В нем имеется отверстие для отвода талой воды за пределы холодильной камеры.

Большая дверь состоит из каркаса, панели, уплотнителя, устройства для выдачи напитков, упоров, ручки и ложемента для яиц. На панели двери закреплены две направляющие, в которые устанавливаются полки и барьеры. Для снятия барьера или полки необходимо поднять полку до упора вверх, после чего подать полку на себя.
В верхней части панели установлены два штофа, которые заполняются напитками и герметично закрываются резьбовыми пробками. В нижнем и верхнем торцах каркаса двери предусмотрены втулки и заглушки на случай перенавески двери. Обрамления двери крепятся скрепками путем защелкивания.

В устройстве выдачи напитков (рис. 3) имеется две трубки 3 и 2. первая — для воздуха, вторая — для напитков. Одни концы трубок подсоединяются к штуцерам крышки штофа, а другие — к штуцерам микрокомпрессора1 и корпуса 4 устройства выдачи напитков.
На внешней стороне двери холодильника имеется клавиша. При нажатии стаканом на клавишу включается микрокомпрессор, с помощью которого по трубке воздух поступает в штоф и выдавливает воду или напитки по другой трубке штофа в стакан. При наполнении стакана охлажденными напитками из устройства выдачи напитков после отключения микрокомпрессора (слышен щелчок) необходимо дождаться полного слива жидкости, оставшейся в трубках устройства.
Холодильник имеет два режима работы: «Охлаждение» и «Оттаивание». В режиме «Охлаждение» холодильник работает следующим образом. При установке ручки терморегулятора в одно из положений подается напряжение через пускозащитное реле на герметичный компрессор холодильного агрегата. Жидкий хладагент R12 кипит в испарителе, снижает температуру его стенок и охлаждает внутренний объем и сильфонную трубку терморегулятора. При достижении сильфонной трубкой температуры, соответствующей установке терморегулятора, происходит размыкание контактов терморегулятора и герметичный компрессор отключается. В связи с тем что температура окружающего воздуха выше, чем температура внутри холодильника, повышается температура внутри холодильника и температура сильфонной трубки терморегулятора. При достижении сильфонной трубкой температуры, соответствующей положению ручки терморегулятора с учетом его дифференциала, контакты терморегулятора замыкаются, и цикл повторяется. В режиме «Оттаивание» холодильник работает следующим образом. При нажатии на кнопку оттаивания замыкаются контакты прибора полуавтоматического управления оттаиванием и напряжение подается на резистор типа MЛT, который служит для подогрева корпуса прибора управления оттаиванием, и клеммы клапана оттаивания. Клапан оттаивания открывается, горячий пар R12 через трубопровод оттаивания, минуя конденсатор, поступает в испаритель, и иней оттаивает, а затем пар хладагента отсасывается компрессором. В таком режиме холодильник работает до тех пор, пока температура стенки испарителя не достигнет 4...8 "С, при этом контакты прибора полуавтоматического оттаивания размыкаются и клапан оттаивания отключается, а холодильник начинает работать в режиме охлаждения. Вода, образовавшаяся при таянии инея, собирается в поддон и из него через лоток и водосливную трубку отводится в поддон, находящийся в нижней части корпуса холодильника. После оттаивания на поверхности испарителя могут быть капли воды.
Для удобства пользования холодильная камера освещается лампой, находящейся на пульте. Она автоматически включается дверным выключателем при открывании двери и выключается при ее закрывании.
Электрическая схема холодильника дана на рис.4.

Холодильники «Ока-6М», «Ока-6М-206-1», «Ока-6М-206-3» и «Ока-6М-206-7» являются модернизированными моделями. Эти холодильники двухдверные, с температурой в низкотемпературном отделении —18 "С, компрессионные, повышенной комфортности, предназначены для хранения охлажденных и замороженных пищевых продуктов. Холодильники имеют следующие элементы, повышающие комфортность:
систему автоматического оттаивания испарителя и удаления талой воды за пределы холодильной камеры;
устройство для ограничения угла открывания дверей;

упоры для перестановки полок по высоте холодильного отделения с интервалом не более 50 мм, двери — не более 70 мм;

опор-ролики;

сервировочную плоскость;

стальную эмалированную холодильную камеру; устройство для выдачи охлажденных напитков без открывания двери (в холодильнике «Ока-6М»);
устройство для изменения направления открывания дверей на левую сторону.

Холодильники выполнены в виде шкафа, на верхней крышке которого имеется сервировочная плоскость, предназначенная для размещения мелких бытовых приборов. Внутри шкафа находится стальная холодильная камера, покрытая стекловидной эмалью. Холодильная камера разделена поддоном и пультом управления на два отделения (низкотемпературное верхнее и холодильное нижнее), закрываемые малой и большой дверями.
В низкотемпературном отделении размешаются поддон для продуктов и ванночка для льда. На малой двери имеется полка с барьером. В нише панели большой двери холодильника «Ока-бМ» установлены два штофа устройства выдачи напитков. Напиток выдается при нажатии стаканом на верхнюю часть клавиши.
Холодильники «Ока-6М-206-1», «Ока-6М-206-3» не имеют устройства для выдачи напитков. Для удобства перемещения холодильники имеют две пары опорных роликов.
Холодильное отделение освещается лампой, которая автоматически включается при открывании большой двери и выключается при ее закрывании. Лампа закрывается съемным плафоном. Температурный режим задается ручкой терморегулятора. На панели пульта управления имеется кнопка переключения нагревателя. При нажатии на левую часть кнопки в положение «Норма» нагреватель отключается, при нажатии на правую часть кнопки в положение «Влажно» — включается.
Ручка заслонки, расположенная на панели пульта, служит для подачи холодного воздуха в холодильное отделение. Окно с заслонкой в поддоне способствует лучшему распределению температур в холодильном отделении.
Холодильник имеет автоматическую систему оттаивания испарителя. Он автоматически включается через 4...5 сут работы холодильника и выключается после его оттаивания. Продолжительность периода оттаивания 1,5 ч. Талая вода собирается в поддон, расположенный под низкотемпературной камерой, и из него через лоток и водосливную трубку, расположенную внутри большой холодильной камеры, отводится в установленный в нижней части холодильника поддон для испарения.
Электрическая схема холодильника «Ока-бМ» приведена на рис. 4. Элементами электрической схемы холодильников «Ока-бМ», «Ока-6М-206-1», <Юка-6М-206-3» и «Ока-6М-206-7» являются электронагреватель, лампа освещения (220 В, 15 Вт); электрический микрокомпрессор «Скалярий» типа АЭН-2-1; клапан оттаивания типа КО-1; пускозашитное реле РТК-Х; прибор автоматического оттаивания; электродвигатель типа ДХМ-5; терморегулятор ТАМ-112-ЗВ и реле времени ВЛ-62М.
