Устройство холодильника-морозильника. Холодильник-морозильник «Stinol-104» КШТ-305 (NF3304T) трехкамерный и состоит из холодильной, морозильной и выдвижной (для хранения овощей и фруктов) камер.

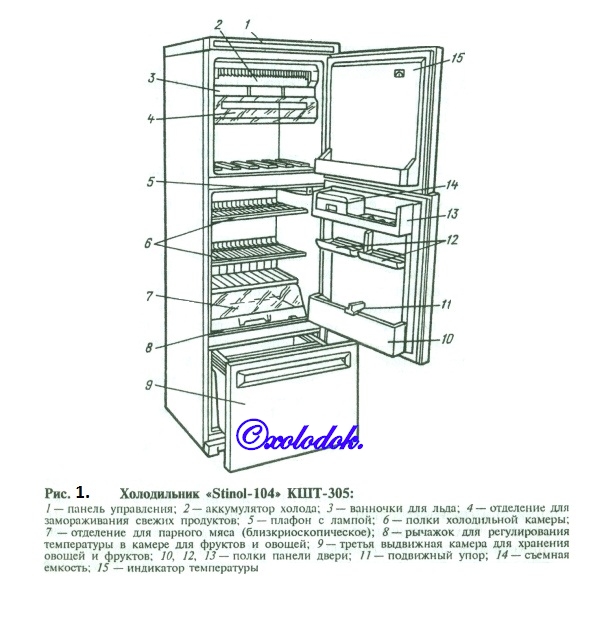

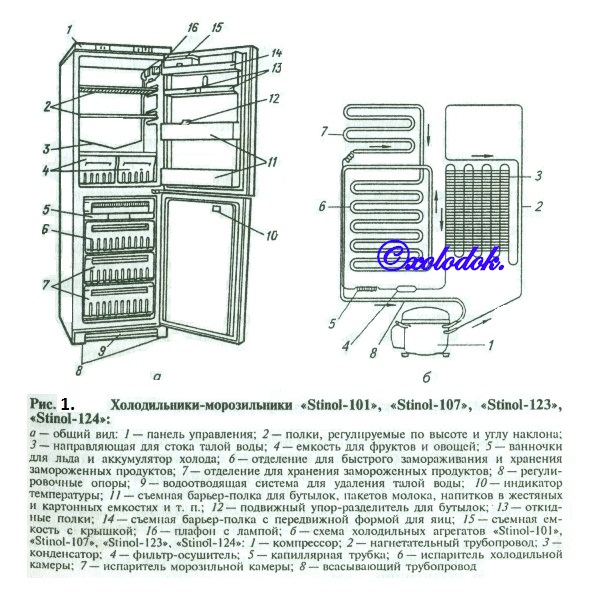

Общий вид холодильника-морозильника приведен на рис.1. Морозильная камера (МК), расположенная в верхней части холодильника, оборудована системой «без инея» (No Frost) с циркуляцией холодного воздуха и автоматическим оттаиванием испарителя. Холодильная камера (ХК) охлаждается от испарителя.
Под холодильной камерой находится выдвижная камера-контейнер для хранения овощей и фруктов, охлаждение которой осуществляется благодаря попаданию в нее холодного воздуха через отверстие в задней части холодильной камеры и эжекции его обратно в холодильную камеру через дефлектор, расположенный в нижней передней части холодильной камеры. Холодильник выполнен в виде прямоугольного теплоизолированного шкафа.Корпус холодильника состоит из наружного металлического панельного типа и внутреннего (из ударопрочного полистирола) шкафов. Пространство между шкафами заполнено теплоизоляцией — пенополиуретаном (ППУ), которая жестко соединяет между собой наружный и внутренний шкафы, превращая их в неразборный моноблок.Дверные панели также заполнены теплоизоляцией — пенополиуретаном.Передний проем шкафа закрывается тремя дверями. Плотное прилегание Дверей обеспечивается с помощью магнитных уплотнителей, закрепленных на внутренней панели дверей.Двери холодильной и морозильной камер представляют собой неразборные моноблоки, раздельная замена отдельных конструктивных элементов дверей (кроме съемных сервировочных принадлежностей) невозможна.Дверь контейнера для хранения овощей и фруктов, также «запененную» пенополиуретаном (ППУ), можно отделить от уплотнительной прокладки и самого контейнера.Охлаждение камер холодильника осуществляется холодильным агрегатом, выполненным по двух испарительной схеме (рис. 1,б.) аналогично холодильнику «Stinol-101».Испаритель холодильной камеры, выполненный из медной трубки, закреплен и запенен ППУ между задними стенками наружного и внутреннего шкафов. Такая конструкция делает его несъемным, однако химические особенности материала трубки испарителя — меди делают утечку из-за коррозии маловероятной.

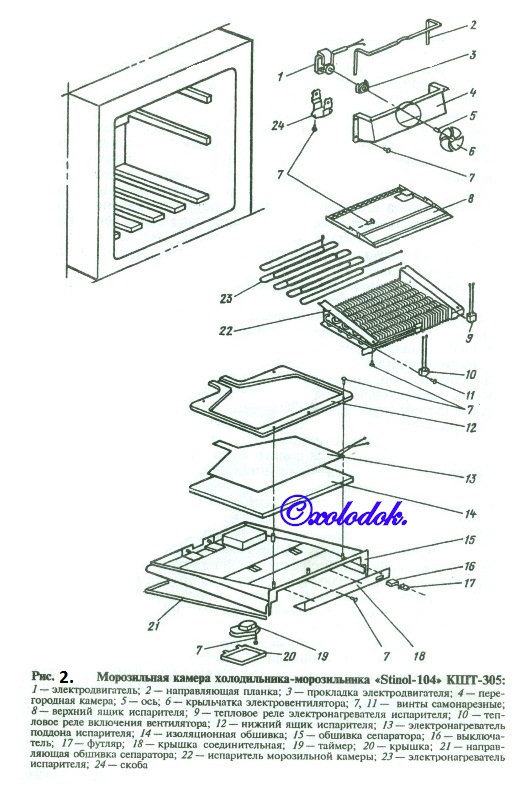

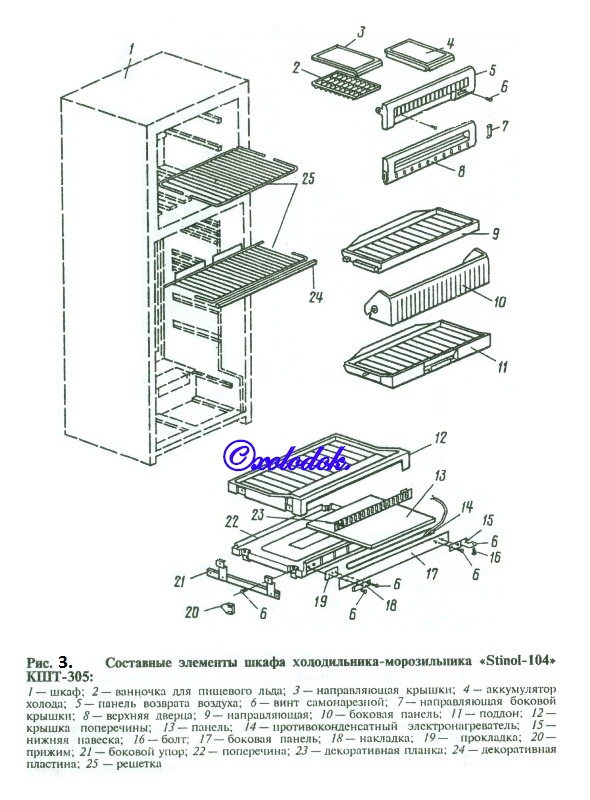

Испаритель радиаторного типа морозильной камеры 22 (см. рис.2) является основным элементом системы охлаждения «без инея» («No Frost»). Для обеспечения циркуляции воздуха между ребрами испарителя и морозильной камерой в верхней части ее за испарителем находится электровентилятор с крыльчаткой 6, засасывающий воздух из камеры через панель возврата воздуха 5 (рис. 3).

На испарителе закреплен электронагреватель (сопротивление оттаивания испарителя) 23 (см. рис.4), который автоматически через 10... 12 ч работы компрессора холодильного агрегата, обслуживающего МК, включается, вызывая разогрев и оттаивание испарителя. Автоматическое оттаивание обеспечивается таймером 19, реле термозащиты 9 и электронагревателем поддона каплепадения 13. Последний обеспечивает стекание растаявшей влаги в дренажную систему МК. Снизу, под блоком воздухоохлаждения, находится эвтектический аккумулятор холода, сглаживающий колебания температуры в МК, вызванные цикличной работой его холодильного агрегата, и оказывающий прямое воздействие на охлаждаемые продукты.

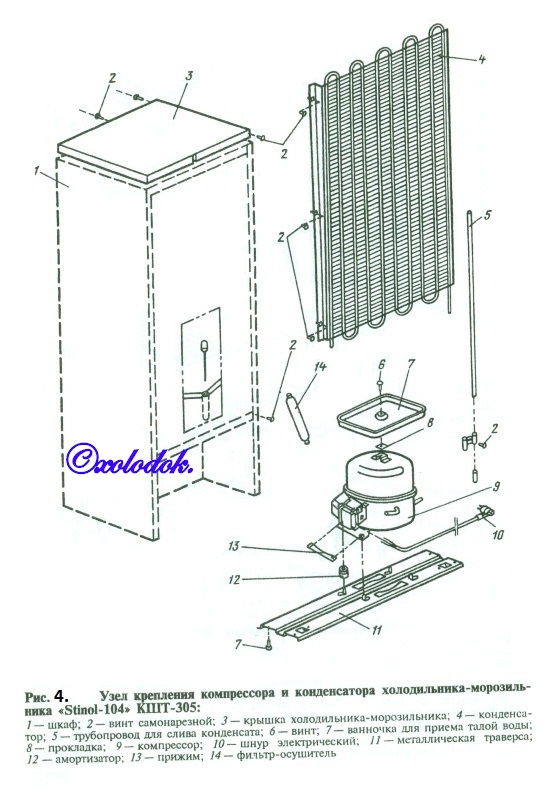

Компрессор 9 (рис.4) холодильного агрегата расположен на металлической траверсе 11 в машинном отделении в задней части шкафа. На задней стенке шкафа закреплен конденсатор 4. Роль дросселирующего устройства играет капиллярная трубка внутренним диаметром 0,71 мм. Наличие такого элемента в схеме агрегата делает его чувствительным к попавшим во внутреннюю систему влаге и другим загрязнениям. В агрегате для очистки и осушки его системы предусмотрен фильтр-осушитель. Однако при значительных количествах влаги и загрязнений, попавших в систему (при утечках фреона на стороне всасывания), установка нового фильтра-осушителя может быть недостаточна.По контуру дверного проема МК у холодильников данной модели проложена специальная трубка, по которой теплый хладагент подается на конденсатор. Трубка обогревает дверной проем, препятствуя конденсации влаги и примерзанию дверей к шкафу. Эта трубка запенена ППУ.

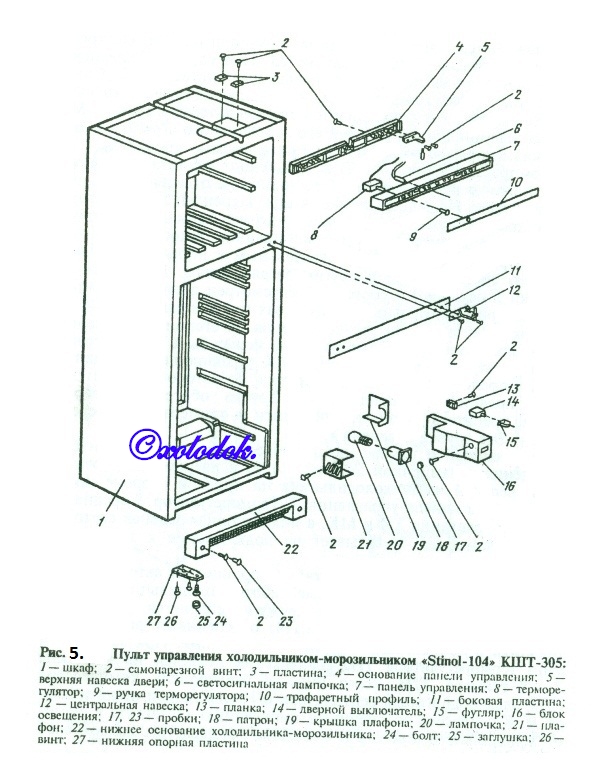

В холодильной камере на правой ее стороне закреплен блок освещения с лампочкой 20 (рис.5) и дверной выключатель 14. В верхней части холодильника на лицевой стороне шкафа расположена панель управления 7. Терморегулятор 8 предназначен для управления ХК и МК, а индикаторная зеленая светосигнальная лампочка 6 указывает на подключение к электросети каждой из камер.Оттаивание в холодильной камере происходит автоматически: во время нерабочей части цикла работы холодильника вода по дренажной системе выводится наружу и испаряется.

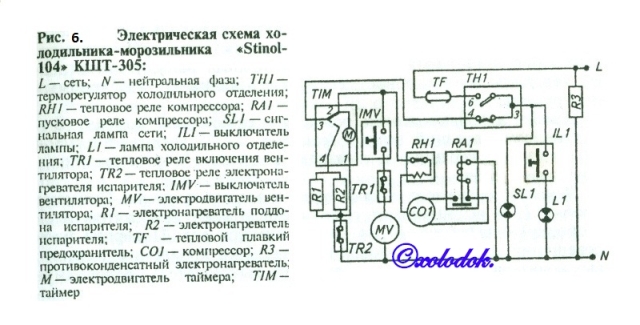

Электрическая схема (рис.6) обеспечивает работу холодильника в полностью автоматическом режиме. При замыкании цепи терморегулятора ТН1 напряжение подается на контакты 2 — 3 таймера TIM, через них — в электроцепь компрессора СО1, электродвигателя вентилятора MV, электродвигателя таймера М. Компрессор обеспечивает циркуляцию хладагента в системе холодильного агрегата и снижение температуры испарителей МК и ХК.При снижении температуры испарителя МК до —10 °С реле TR1 (замедлитель вращения крыльчатки вентилятора) 10 (см. рис.2.), закрепленное на испарителе, включает электродвигатель вентилятора, который обдувает ребристый испаритель и подает воздух в МК, тепловое реле TR2 также замыкается,обеспечивая включение электродвигателя М таймера, который начинает отсчет времени работы компрессора.Таймер Т1М через определенный отрезок времени работы компрессора (8...10 ч) отключает электродвигатели компрессора, вентилятора, таймера и включает электронагревательные сопротивления R2 (оттаивания испарителя) и R1 (нагревателя поддона испарителя). Если контакты терморегулятора ТН1 замкнуты, идет процесс оттаивания слоя инея с испарителя МК. При достижении испарителем температуры 10 °С реле TR2 отключает электронагревательные сопротивления Rl, R2 и обеспечивает по электрической цепи ТН1, TIM, R2, М, RH1, СО1, RA1 работу электродвигателя таймера. Контакты таймера переключаются, при этом отключаются нагревательные сопротивления R1 и R2 и включаются цепи электродвигателей компрессора, вентилятора и таймера. Контакты реле TR1 и TR2 при этом разомкнуты. Начинается охлаждение испарителя МК, через некоторое время срабатывает реле TR1, включается электродвигатель вентилятора. При открывании двери МК выключатель I МVотключает вентилятор.
Если по какой-либо причине температура испарителя МК достигает 60 °С, то расплавляется термопредохранитель TF, расположенный в одном корпусе с тепловым реле электронагревателя испарителя TR2, и вся электросхема, обеспечивающая работу холодильного агрегата, отключается, кроме R3 (нагреватель перегородки ХК и отделение для хранения фруктов и овощей).Противоконденсатный электронагреватель 14 (см. рис.3.), предотвращающий образование конденсата, постоянно прогревает поперечину между холодильной камерой и выдвижной камерой для хранения фруктов и овощей.
