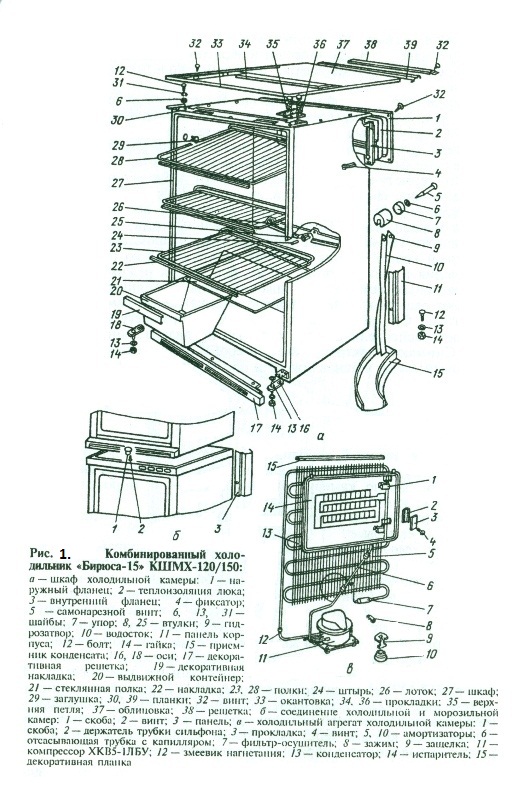

Комбинированный холодильник «Бирюса-15» конструктивно выполнен из отдельных двух шкафов (рис. 1, а, б), включающих холодильную камеру объемом 120 дм3 и морозильную — объемом 150 дм3.Ниже рассмотрен ремонт холодильной камеры и агрегата холодильной камеры.Замена холодильного агрегата. Извлекают из холодильной камеры полки, барьеры и резервуары. С помощью отвертки извлекают два фиксатора 4 (рис. 1, а) крепления испарителя и снимают скобы 1 (рис. 1, в). Ослабляют два винта 4 и отсоединяют трубку сильфона терморегулятора, а также штепсельную колодку пускозащитного реле 5 (см. рис.3) от компрессора 11 (см. рис. 1, в), сняв зажим 8. Отсоединяют компрессор 11 от основания шкафа холодильника, вынув защелку 9. Вывинчивают винты 5 (см. рис. 1, а) и отсоединяют конденсатор 13 (см. рис. 1, в) от задней стенки шкафа. Вывинчивают винты 32 (см. рис. 1, а), снимают наружный фланец1, теплоизоляцию люка 2 и внутренний фланец 3. Выводят испаритель из холодильной камеры через люк шкафа. Новый холодильный агрегат устанавливают в обратной последовательности.Ремонт двери холодильной камеры. Вывинчивают два винта 32 (рис. 1, а), снимают решетку 38 и выдвигают облицовку 37. Ослабляют два болта 12, крепящих верхнюю петлю 35, и снимают дверь. Вывинчивают винты 16 (рис.3), вынимают защелку 15 и снимают панель 2 двери с уплотнителем 18. Устраняют неисправность. Сборку и навеску двери проводят в обратной последовательности. Регулируют положение двери, обеспечив уплотнение дверного проема.Ремонт сервировочной поверхности. Вывинчивают два винта 32 (см. рис. 1, а), снимают решетку 38 и выдвигают облицовку 37. Вынимают прокладку 34, вывинчивают четыре винта 32 крепления окантовки. Устраняют неисправность. Сборку проводят в обратной последовательности.

Ремонт водостока. Отсоединяют конденсатор 13 (см. рис. 1, в) от задней стенки шкафа, вывинтив винты 4.Вынимают гидрозатвор 9 (см. рис. 1, а) из отверстия в задней стенке шкафа и разъединяют его с водостоком 10. Разъединяют водосток 10 и приемник конденсата 15. Устраняют неисправность. Сборку проводят в обратной последовательности. Место входа гидрозатвора в отверстие стенки шкафа герметизируют пастой.
Замена лотка. Извлекают из холодильной камеры полки, барьеры и контейнеры. Отсоединяют конденсатор 13 (см. рис. 1, в) от задней стенки шкафа, а также лоток 26(см. рис.1, а), для чего необходимо протолкнуть в глубь стенки шкафа три штыря 24, и вынимают втулки 25. Заменяют лоток. Устанавливают лоток в обратной последовательности.

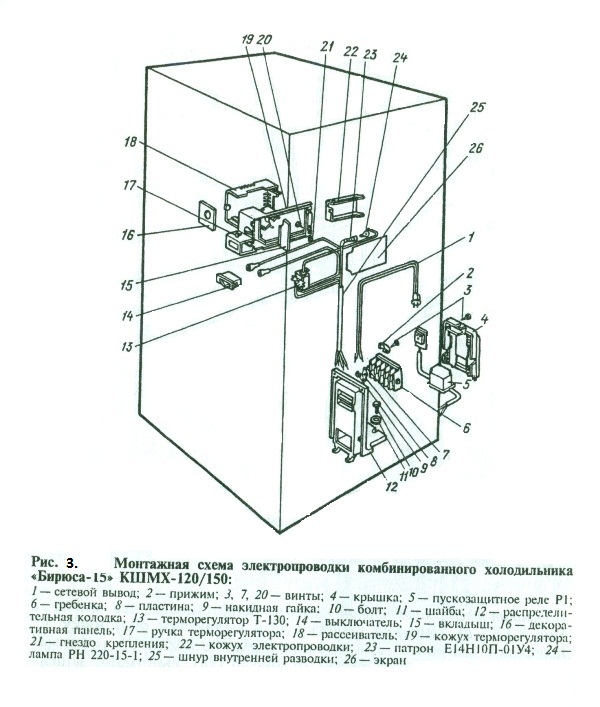

Ремонт блока приборов холодильной камеры. Блок приборов ремонтируют следующим образом. Извлекают из холодильной камеры полки, барьеры и контейнеры. Снимают рассеиватель 18 (рис. 3), вывинтив винт 20, снимают кожухи электропроводки 22 и терморегулятора 19. При замене терморегулятора 13 проводят дополнительно следующие работы. С помощью отвертки извлекают два фиксатора 4 (см. рис.1, а) крепления испарителя и снимают скобы 1 (см. рис. 1, в). Ослабляют два винта 4 и отсоединяют трубку сильфона терморегулятора. Снимают ручку терморегулятора 17 (см. рис. 3) и отсоединяют электропроводку. Устраняют неисправность. Собирают блок приборов в обратной последовательности.

Распределительную колодку ремонтируют следующим образом. Ослабляют болт 10 и снимают распределительную колодку 12. Вывинчивают винты 3 (см. рис.3) и снимают крышку 4. Устраняют неисправность. Сборку проводят в обратной последовательности.
Ремонтные работы морозильной камеры аналогичны работам по ремонту морозильника «Бирюса-14».
