При эксплуатации холодильника Bosch KGU 3201 возникают следующие неисправности :

На информационном табло в правой части, где индицируется температура, в верхнем шкафу для продуктов высвечивается Е1 или Е2:

1. Код ошибки Е1 - неисправен датчик температуры верхней камеры. Датчик находится в нижнем левом углу верхней камеры под крышкой с решеткой. Заменить датчик.
2. Код ошибки E2 - неисправен датчик температуры конденсора, не доступен , так как расположен в корпусе холодильной камеры и замене не подлежит. Отключает верхнюю камеру.

Как привести холодильник в рабочее состояние:

1. Выключить холодильник из сети.
2. Открутить два винта крепящих переднюю панель холодильника
3. Подцепить верхнюю часть панели отверткой или ножом ,одновременно потянуть ее на себя.
4. Отсоединить серый разъем от процессорной платы стоящей в нише холодильника.
5. Снять фиксирующую красную планку и распорную пружину в нише процессорной платы.

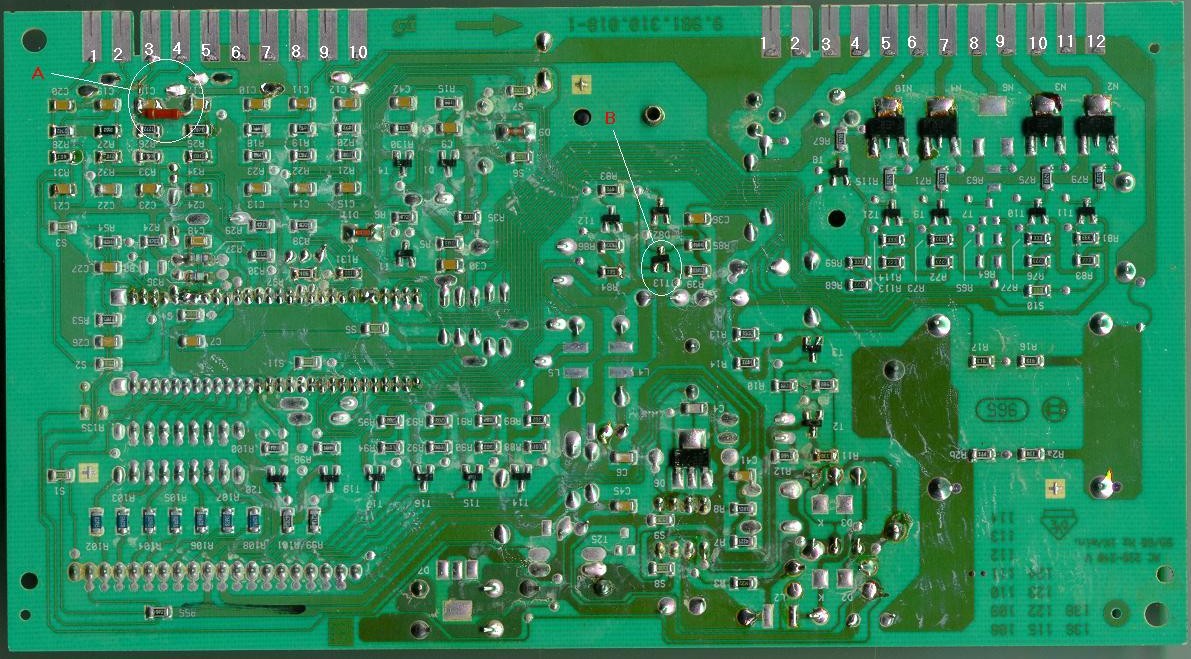

6. Вынуть печатную плату из ниши ( она вставлена в ножевой разъем). Все что нужно сделать на фото кружок А (рис. 1)

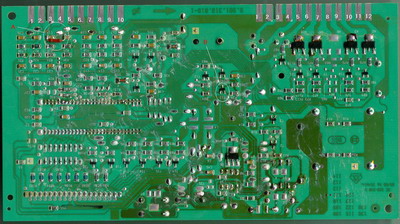

Рис. 1 Модуль управления холодильника Bosch KGU 3201

1. Расположить печатную плату разъемом от себя и печатными проводниками вверх.
2. Будем считать что слева 1 ножка разъема.
3. Перерезать дорожку идущую к 3 ножке разъема.
4. Параллельно планарному конденсатору С18 (рядом с этой дорожкой) припаять резистор сопротивлением 1кОм -1,3 кОм.(сопротивление исправного датчика температуры).

Холодильник не морозит, компрессор не включается , температура на табло индицируется.

Устраняется заменой управляющего транзистора Т13 ( например отечественный КТ 603) . На фото кружок В (рис. 1). Этот дефект обычно возникает из-за скачков напряжения в сети.

На информационном табло в левой части где индицируется температура в морозильном шкафу высвечивается Е3 или Е4

1. Код ошибки Е3 - неисправен датчик температуры в морозильной камере. Датчик находится в левом нижнем углу морозильной камеры , под крышкой с решеткой. Заменить датчик.
2. Код ошибки Е4 - неисправен датчик температуры конденсора морозильной камеры , R=4.5 кОм. Установлен в теле радиатора конденсора. Доступен после снятия фальш стенки в нижней камере. Заменить на подходящий по параметрам.

Разводка разъема печатной платы

Согласно приведенной фотографии и маркировке на ней.

Разъем информационный (слева на фото рис.1)

1. Датчик температуры конденсора морозильной камеры. (Между 1 и 2 ножкой разъема в нише холодильника при исправном терморезисторе R=4.5 кОм)
2. Датчик температуры конденсора морозильной камеры.
3. Датчик температуры конденсора верхней камеры. ( Между 3 и 5 ножкой разъема в нише холодильника при исправном терморезисторе R = 1 -1.3 кОм)
4. не проверялся
5. Масса приборная и сети 220 Вольт.
6. Масса
7. Масса
8. не проверялся
9. не проверялся
10. не используется

Разъем управления работой холодильника (справа на фото рис. 1)

1. Масса приборная и 220 Вольт.
2. Масса.
3. Компрессор (220 Вольт при включенном компрессоре).
4. Компрессор.
5. Печка оттайки морозильной камеры.
6. Печка оттайки верхней камеры.
7. Вентилятор морозильной камеры.
8. не используется.
9. Свет в верхней камере.
10. Клапан (220 Вольт когда клапан включен).
11. Сеть 220 Вольт.
12. Сеть 220 Вольт.
